Le système de plomberie hydraulique d’un camion de pompiers est le cœur de chaque opération de lutte contre l’incendie. Il dirige avec précision l’eau depuis le réservoir ou une source externe à travers la pompe, les vannes et les tuyauteries afin de fournir de l’eau ou de la mousse à haute pression sur le lieu de l’incendie — qu’il s’agisse d’un feu dans un immeuble de grande hauteur au cœur d’une ville densément peuplée ou d’un incendie de réservoir de stockage pétrochimique dans une zone industrielle. Le camion de pompiers système de plomberie hydraulique se compose de plusieurs composants fonctionnant ensemble : pompe incendie, réservoir d’eau, tuyau d’aspiration, tuyauterie de refoulement, vannes, collecteur de division, collecteur de rassemblement, crépine, canon incendie, raccords de tuyaux, et plus encore.

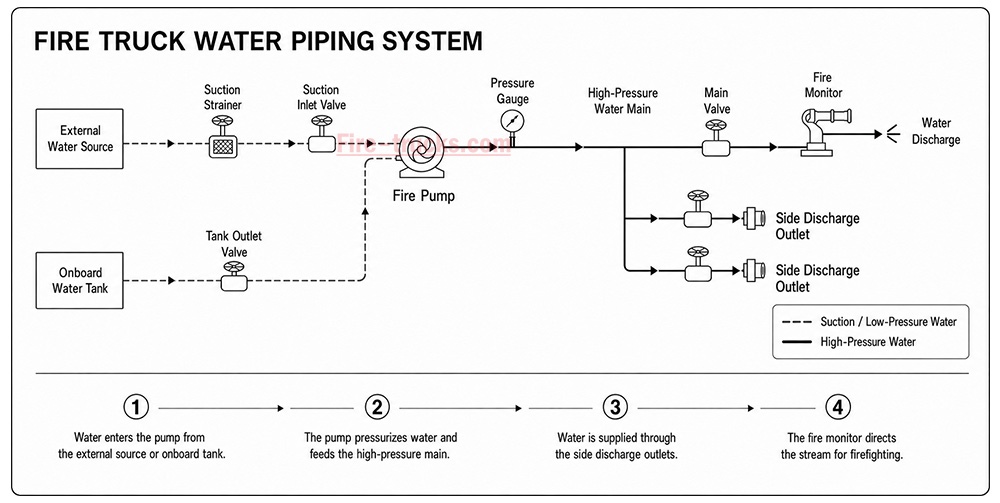

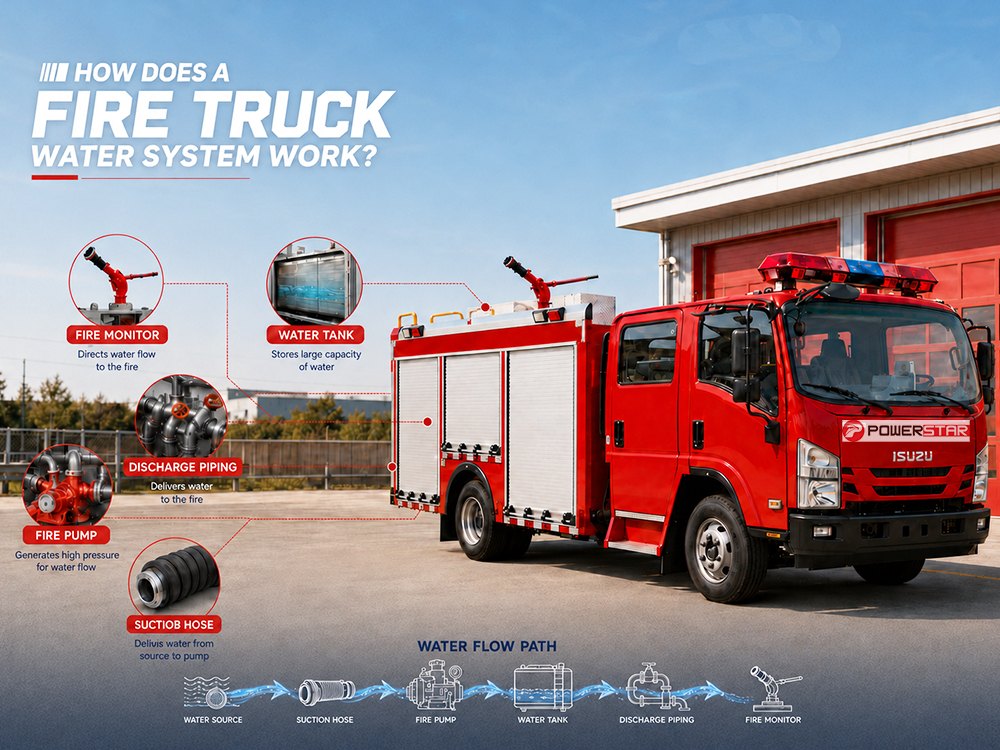

Le parcours complet du flux est : Réservoir d’eau → Tuyau d’aspiration → Crépine → Pompe incendie → Système de régulation de pression → Collecteur de refoulement → Vannes → Collecteur de division → Canon incendie / Raccords de tuyaux → Buse
Cet article explique chaque composant du système de plomberie hydraulique et comment ils fonctionnent ensemble pour fournir de l’eau à la pression et au débit appropriés.
I. Composants principaux du système de plomberie hydraulique
-

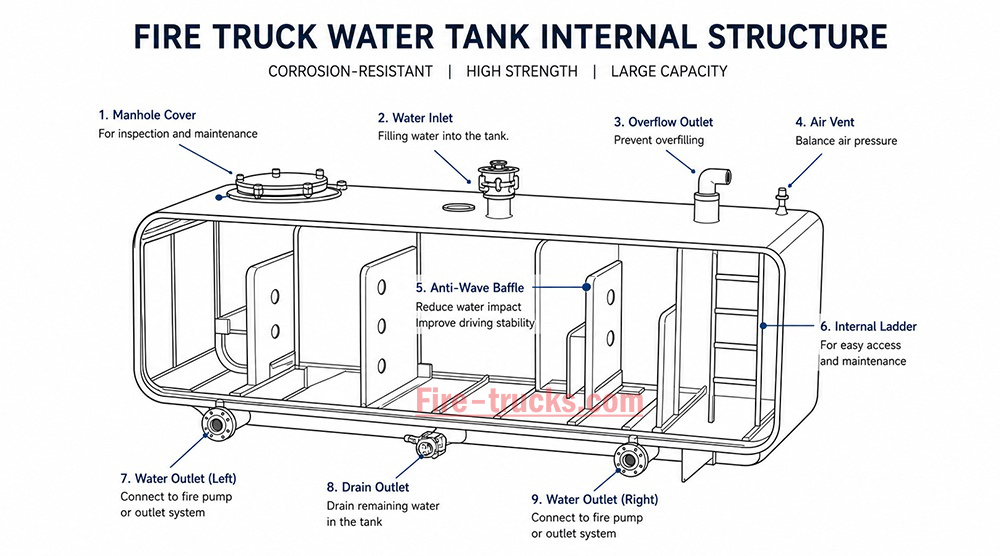

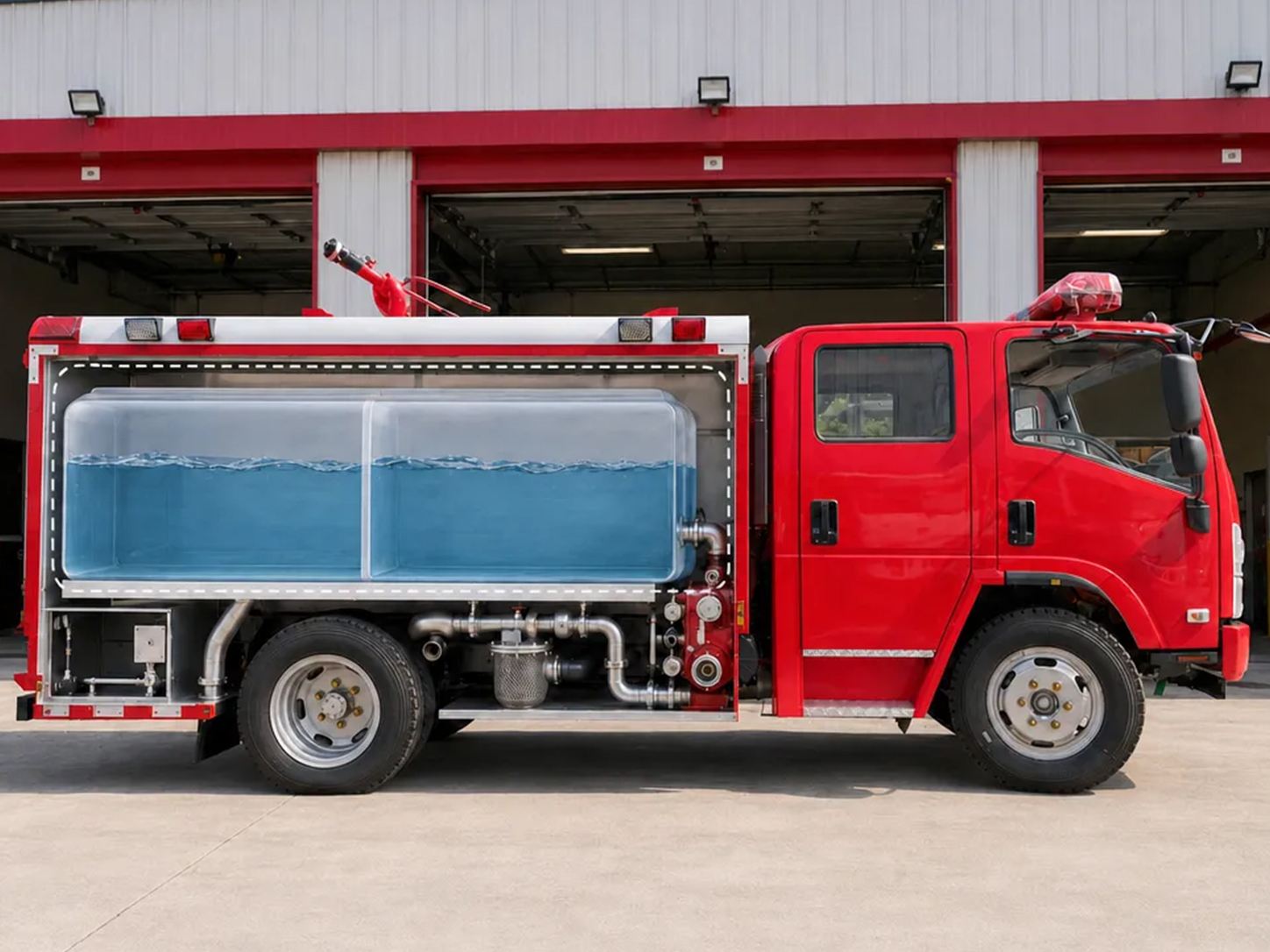

Réservoir d’eauStocke l’approvisionnement en eau embarqué.
● Capacité : Généralement 2 000 à 12 000 litres.
● Alimentation : Fournit de l’eau à la pompe par la tuyauterie d’admission.
● Caractéristiques : Cloisons anti-ballottement pour la stabilité du véhicule, crépine pour filtrer les débris et système d’amorçage pour l’aspiration depuis des sources d’eau naturelles.
-

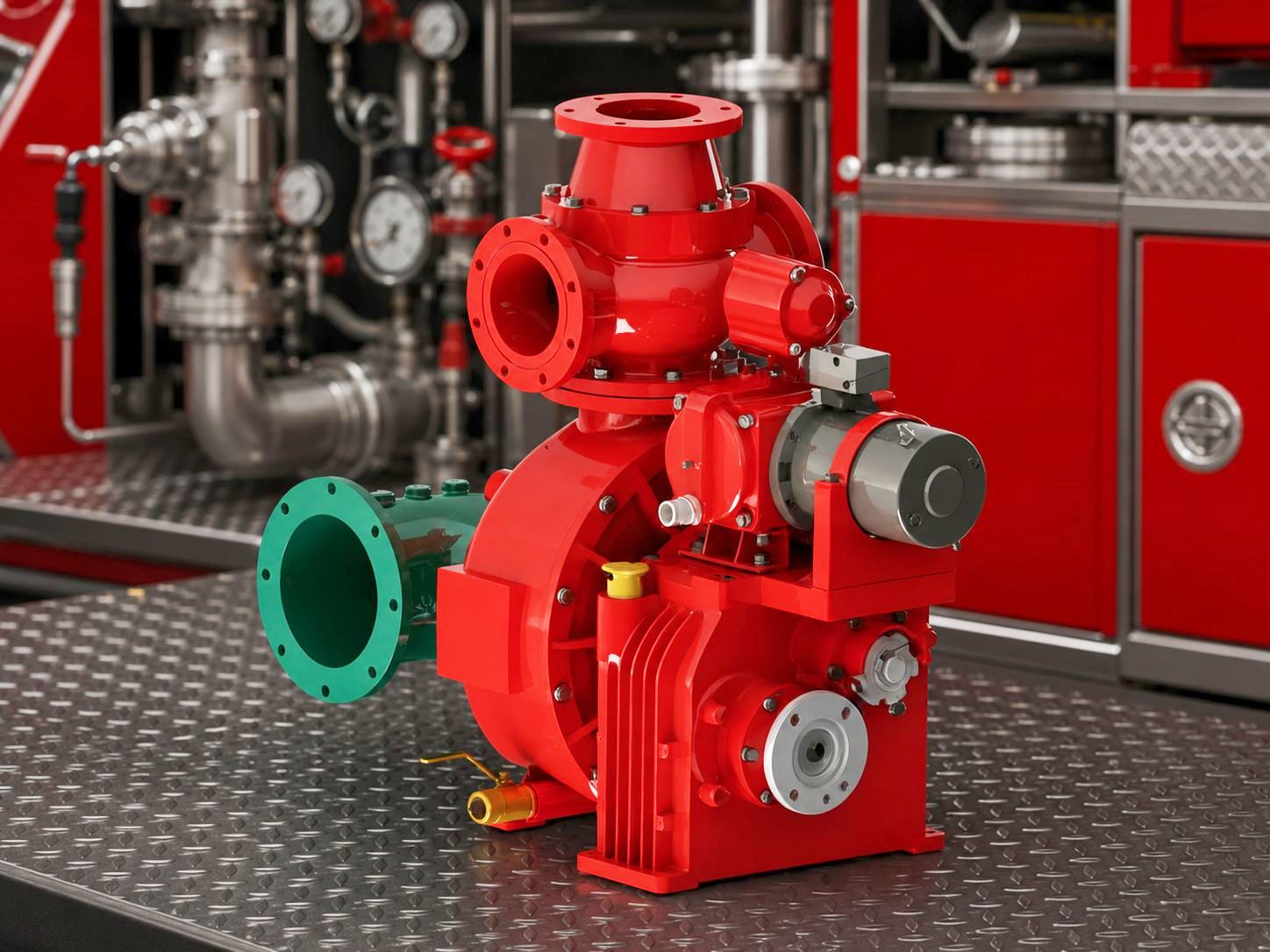

Pompe incendieUne pompe centrifuge entraînée par le moteur du camion via une prise de force (PTO) ; à un ou plusieurs étages, en fonte ou en bronze.● Classes de pression: Disponibles avec des valeurs nominales standard de 0,8 MPa, 1,0 MPa, 1,2 MPa et 1,4 MPa, adaptées aux exigences courantes de la lutte contre l’incendie.● Débits: De 1 200 à 6 000 L/min, avec des courbes de performance optimisées pour les opérations à haute pression comme pour celles nécessitant un grand volume d’eau. -
Vannes et tuyauteriesUn réseau de tuyaux et de vannes qui contrôle la direction et le volume du débit d’eau.● Vanne d’admission: Relie la pompe aux sources d’eau externes (borne d’incendie ou point d’aspiration)● Vanne réservoir-pompe: Permet à la pompe de puiser directement l’eau du réservoir embarqué● Vannes de refoulement: Contrôlent le débit d’eau vers les tuyaux et les buses
II. Fonctionnement du système de plomberie hydraulique d’un camion de pompiers
Étape 1 : Prise d’eau et amorçage
L’eau entre dans le système depuis le réservoir embarqué, une borne d’incendie ou des sources d’eau naturelles (lacs, rivières, étangs). Lors d’une aspiration depuis des sources naturelles, le système d’amorçage (pompe à vide) élimine l’air du tuyau d’aspiration, créant un vide qui permet à la pression atmosphérique de pousser l’eau dans la pompe. Une crépine filtre les débris afin de protéger la pompe, et un clapet anti-retour empêche le reflux.
Étape 2 : Mise sous pression de la pompe
La pompe centrifuge est entraînée par le moteur du camion par l’intermédiaire d’une prise de force (PTO). Une fois que l’eau remplit la pompe, la roue tourne à grande vitesse (1 500–2 500 tr/min). La force centrifuge projette l’eau vers l’extérieur, augmentant sa vitesse. Le corps de pompe convertit cette vitesse en pression (généralement 0,8–1,2 MPa). Un régulateur électronique de pression maintient automatiquement la pression réglée, tandis qu’une soupape de décharge empêche une surpression.
Étape 3 : Refoulement et distribution
L’eau sous pression s’écoule de la pompe à travers le collecteur de refoulement, qui distribue l’eau vers plusieurs sorties. Des vannes contrôlent le débit vers chaque sortie. Un diviseur de débit répartit le flux d’eau en plusieurs lignes de tuyaux, permettant à plusieurs pompiers d’attaquer l’incendie simultanément. Un collecteur de rassemblement combine l’eau provenant de plusieurs lignes d’alimentation lorsque davantage de débit est nécessaire. L’eau est distribuée par des canons incendie (lutte contre l’incendie à distance à grand débit), des lances à main (attaque directe) et des dévidoirs haute pression (incendies localisés).

III. Système complet de plomberie d’eau d’un camion de pompiers
1. Système d’aspiration (alimentation en eau et filtration)
| Composant | Matériau / Procédé | Fonction |
|---|---|---|
| Flexible d’aspiration | Rigide, non compressible | Résiste à la pression du vide pendant l’aspiration |
| Crépine | Maille en acier inoxydable | Filtre les débris présents dans l’eau entrante |
| Système d’amorçage | Pompe à vide à palettes rotatives ou à piston | Élimine l’air du flexible d’aspiration avant l’aspiration |
| Clapet anti-retour | Laiton ou acier inoxydable | Empêche le reflux de l’eau |

2. Système de pompe (génération de pression)
-
Pompe incendie :Pompe centrifuge monocellulaire ou bicellulaire. Débits de 1 200 à 6 000 L/min. Pression jusqu’à 2,5 MPa. Entraînée par la prise de force (PTO) du moteur du camion.
-
Régulateur de pression :Système de commande électronique qui maintient automatiquement la pression de refoulement réglée, indépendamment des variations de débit.
-
Soupape de décharge :Soupape de sécurité mécanique qui s’ouvre lorsque la pression dépasse la limite réglée, en dérivant l’excès d’eau vers le réservoir.

3. Système de refoulement (distribution de l’eau)
-

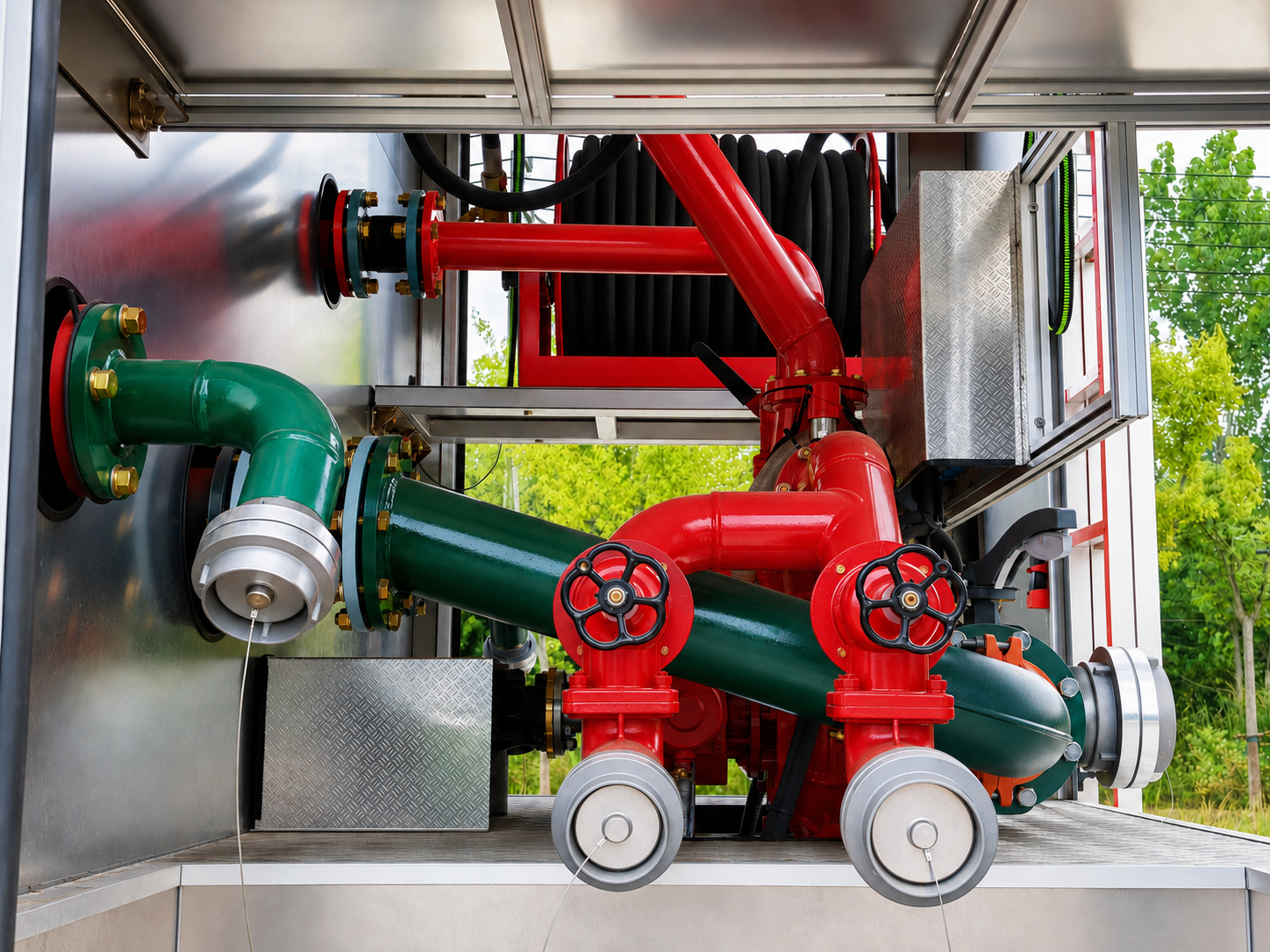

Collecteur de refoulement :Distribue l’eau sous pression vers plusieurs sorties (DN65, DN80, DN100).
-
Vannes :Les vannes à bille ou les vannes papillon contrôlent le débit d’eau vers chaque sortie.
-

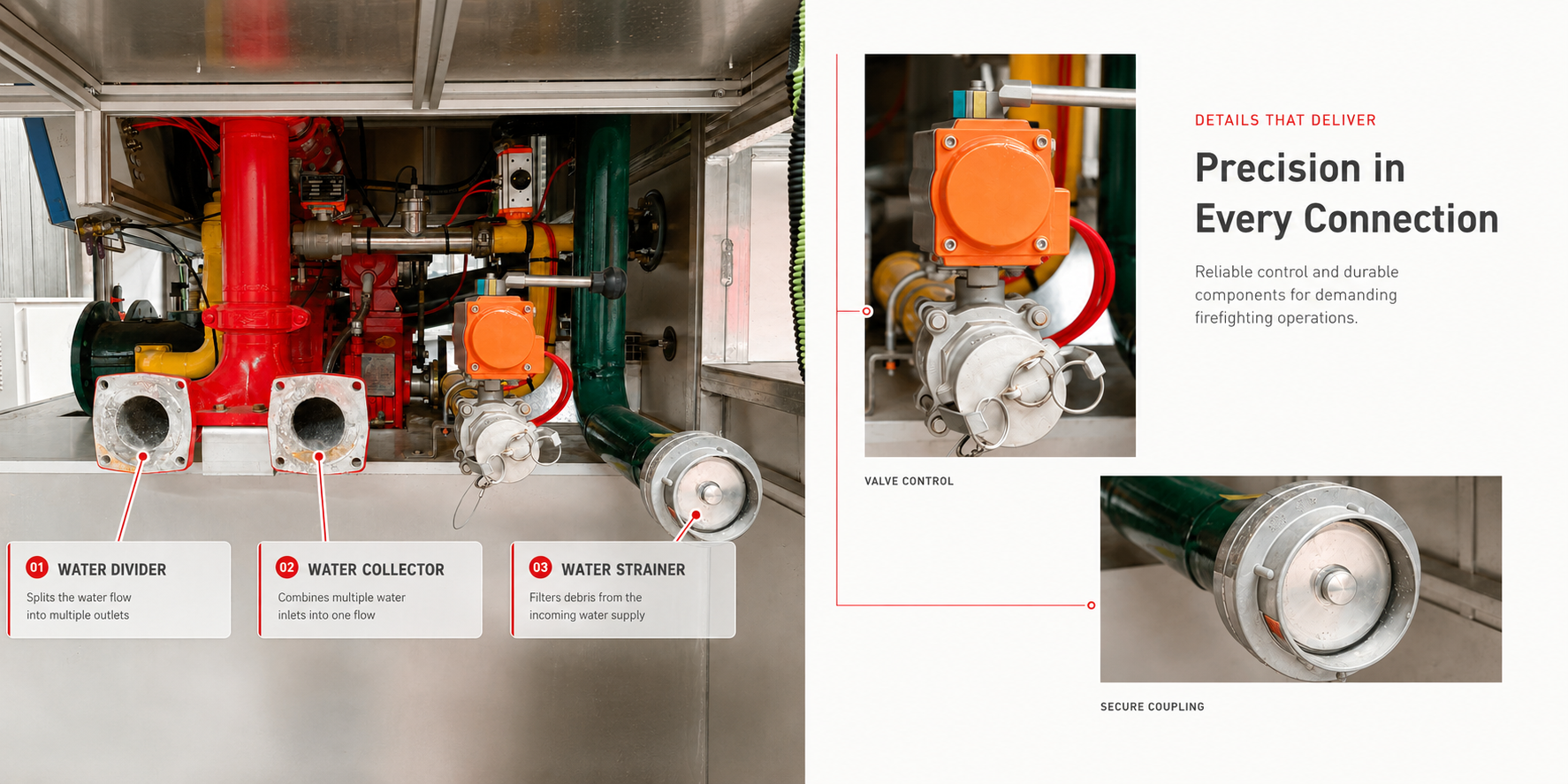

Diviseur de débit :Divise un flux d’eau en deux ou plusieurs jets pour plusieurs lignes de tuyaux.
-
Collecteur de rassemblement :Combine l’eau provenant de plusieurs lignes d’alimentation en un seul flux.
-
Canon incendie :Monté sur le toit ou sur une tourelle, rotation à 360°, inclinaison verticale de -30° à 80°, portée d’eau jusqu’à 70 mètres.
-
Raccords de tuyaux :Raccords Storz standard ou raccords filetés pour des connexions de tuyaux rapides et sécurisées.
-
Lances fixes ou portables :Adaptées à différents scénarios de lutte contre l'incendie.

IV. Résumé des fonctions de la tuyauterie du camion de pompiers
| Nom du tuyau | Anglais | Fonction |
|---|---|---|
| Tuyau d'aspiration | Tuyau d'aspiration | Prise d'eau |
| Tuyau de refoulement | Tuyau de refoulement | Achemine l'eau à haute pression |
| Conduite de mousse | Conduite de mousse | Achemine le concentré de mousse |
| Conduite de recirculation | Conduite de recirculation | Empêche la surchauffe de la pompe |
| Conduite de vidange | Conduite de vidange | Vidange le système |
| Conduite d'essai | Conduite d'essai | Test de pression |
V. Problèmes courants et solutions
| Problème | Cause possible | Solution |
|---|---|---|
| La pompe ne s'amorce pas | Fuite d'air dans le tuyau d'aspiration | Vérifier et resserrer tous les raccords d'aspiration |
| Faible pression d'eau | Crépine obstruée, turbine usée | Nettoyer la crépine ; inspecter la turbine |
| Fuite d'eau | Joints ou garnitures usés | Remplacer les joints et les garnitures |
| Fluctuation de pression | Air dans le système, dysfonctionnement du régulateur | Réamorcer ; vérifier le régulateur de pression |
| Aucun débit vers la sortie | Vanne fermée, conduite obstruée | Vérifier les clapets ; éliminer l'obstruction |
VI. Questions fréquemment posées (FAQ)
1. Quelle est la principale source d'énergie du système de plomberie d'eau d'un camion de pompiers ?
L'énergie principale provient du moteur du véhicule, qui entraîne la pompe à incendie par l'intermédiaire d'une prise de force (PTO). La puissance du moteur est convertie en fonctionnement de la pompe, fournissant en continu un vide d'aspiration et une pression de refoulement afin de maintenir le système en marche.
2. Un système d'eau de camion de pompiers peut-il utiliser directement l'eau des rivières ou des lacs ?
Oui. Le filtre à l'extrémité du tuyau d'aspiration filtre la plupart des débris lors des opérations standard d'aspiration. Cependant, l'eau fortement trouble n'est pas recommandée, car elle peut accélérer l'usure de la pompe et provoquer des obstructions dans les conduites, affectant ainsi la durée de vie de l'équipement.
3. Quelles sont les fonctions du raccord de division et du raccord collecteur ?
Le raccord de division sépare un seul flux d'eau en plusieurs jets, permettant une lutte contre l'incendie simultanée depuis plusieurs points. Le raccord collecteur combine l'eau provenant de plusieurs conduites d'alimentation afin d'augmenter le débit d'entrée, améliorant efficacement la capacité de fonctionnement continu du système.
4. Quelle est la fonction du filtre ?
Le filtre est installé à l'entrée d'aspiration pour filtrer les débris tels que le sable, le gravier et les feuilles présents dans l'eau entrante. Il protège la pompe contre les dommages et empêche l'obstruction des buses et des vannes. Un nettoyage régulier du filtre est essentiel pour maintenir un débit optimal.
5. Quelle est la fonction de la soupape de décharge ?
La soupape de décharge est un dispositif mécanique de sécurité qui s'ouvre lorsque la pression du système dépasse la limite définie, en dérivant l'excès d'eau vers le réservoir ou l'aspiration de la pompe. Cela empêche l'éclatement des tuyaux et les dommages à la pompe.
VII. Conclusion
Le système de plomberie d'eau d'un camion de pompiers est le cœur vital de chaque opération de lutte contre l'incendie. Du réservoir à la pompe, aux vannes, au raccord de division, au raccord collecteur, au canon à eau, aux raccords de tuyaux et enfin à la lance — chaque composant joue un rôle essentiel pour acheminer l'eau là où elle est le plus nécessaire. Comprendre le fonctionnement du système de plomberie d'eau d'un camion de pompiers permet non seulement de mieux connaître les équipements professionnels utilisés dans les opérations de lutte contre l'incendie, mais aide également nos clients à choisir la configuration adaptée à leurs besoins spécifiques en matière de protection incendie.
