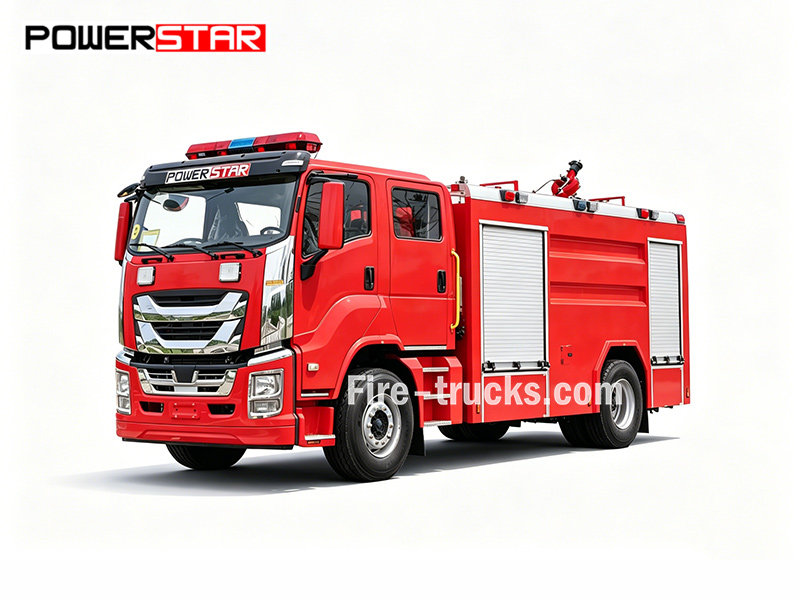

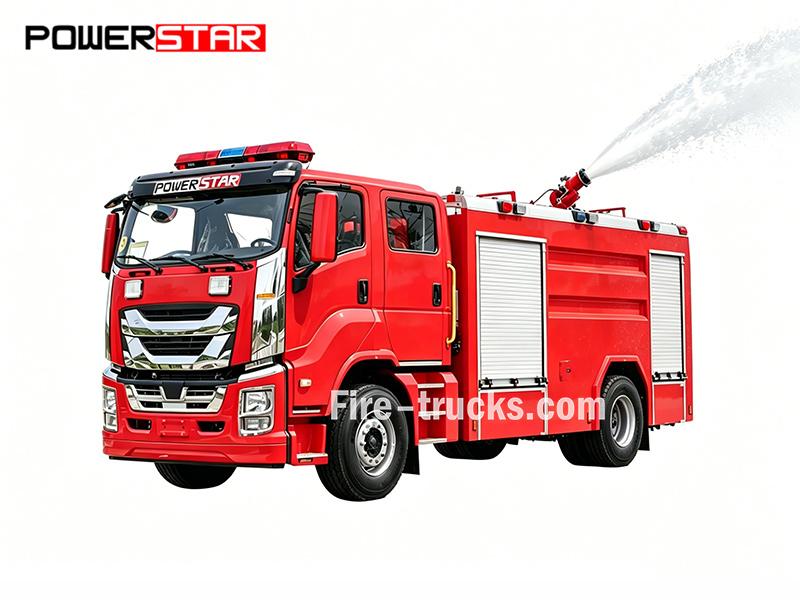

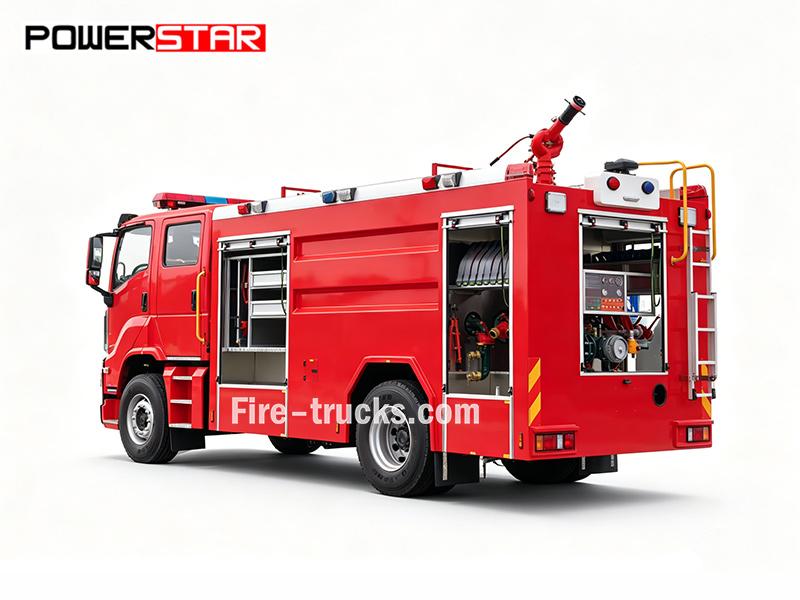

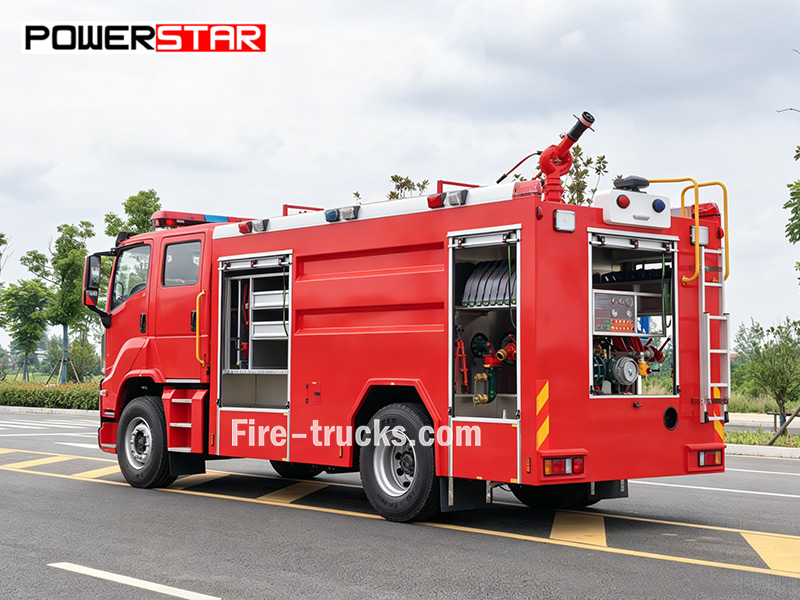

Le camion-pompe incendie d'urgence ISUZU GIGA 240HP est propulsé par un moteur 6HK1-TCG61 de 240 HP sur un châssis 4×2. Il est équipé d'un réservoir d'eau de 6000 L et d'un réservoir de mousse de 2000 L, d'une pompe incendie CB10/60 (60 L/s) et d'un moniteur PL8/48 (48 L/s, eau ≥70 m, mousse ≥65 m). L'équipement standard comprend des tuyaux d'incendie, des tubes d'aspiration, des raccords, un pistolet à mousse et une trousse à outils de base. L'équipement supplémentaire comprend un PTO sandwich, un système de tuyauterie, une boîte à équipement, une boîte de pompe, une pédale basculante et un système électrique.
Châssis de camion:
ISUZU GIGA 4×2Capacité de travail:
6000L water + 2000L foam (8000L total)Puissance du moteur:
240 HP (176 kW) / 6HK1-TCG61Pompe à incendie:
CB10/60Débit de la pompe:
60 L/sPression de travail:
1.0 MPaLance à incendie:
PL8/48Surveiller le débit:
48 L/sGamme de moniteurs:
Water ≥70 m , Foam ≥65 mCette pompe d’incendie d’urgence ISUZU GIGA est conçue pour la lutte contre l’incendie et les interventions d’urgence. Ce camion incendie mousse-eau ISUZU 240 HP 4x2 est équipé d’un réservoir d’eau de 6000 L, d’un réservoir de mousse de 2000 L, d’une pompe incendie CB10/60 (60 L/s à 1,0 MPa) et d’un canon incendie PL8/48 monté sur toit avec une portée d’eau de 70 m et une portée de mousse de 65 m.
Ce camion incendie transporte un ensemble complet d’équipements standards de lutte contre l’incendie comprenant des tuyaux, des tubes d’aspiration, des raccords et un canon à mousse. Il est adapté aux feux de classe B impliquant du pétrole, de l’essence et des produits chimiques. Il convient aux opérations de lutte contre l’incendie dans les dépôts pétroliers, les usines chimiques, les aéroports et les installations industrielles.

|
Capacité de fonctionnement |
Modèle de moteur |
Empattement |
Superstructure |
|
6000 L d’eau + 2000 L de mousse |
240 HP / 6HK1-TCG61 |
5600 mm |
★ Réservoir en acier au carbone, capacité de 8000 L ★Pompe incendie CB10/60, débit de 60 L/s à 1,0 MPa ★Canon de toit PL8/48, débit de 48 L/s avec portée d’eau ≥70 m, portée de mousse ≥60 m ★ Prise de force sandwich, système de canalisations, coffre d’équipement, coffre de pompe, pédale rabattable, système électrique |
»Ⅰ.Caractéristiques principales :
★★ Moteur 6HK1-TCG61 d’une puissance nominale de 240 HP pour l’extinction des incendies à mousse et les interventions d’urgence
★★ Châssis ISUZU GIGA 4×2 avec réservoir d’eau de 6000 L, réservoir de mousse de 2000 L et pompe incendie CB10/60 (60 L/s à 1,0 MPa)
★★ Canon PL8/48 monté sur toit avec un débit de 48 L/s, une portée d’eau ≥70 m et une portée de mousse ≥65 m pour des attaques incendie à longue distance
★ Prise de force sandwich, système de canalisations, coffre d’équipement, coffre de pompe, pédale rabattable et système électrique pour une assistance complète au fonctionnement
★★ Équipement complet de lutte contre l’incendie comprenant des tuyaux, des buses, un canon à mousse et une trousse d’outils de base pour les feux de classe B
»Ⅱ.Paramètres du produit :
| Pompe d’incendie d’urgence ISUZU 240 HP Powerstar | |||
| Généralités | Capacité de travail | 6000 L d’eau + 2000 L de mousse | |
| Châssis du camion | ISUZU GIGA 4x2 | ||
| Puissance du moteur | 240 HP / 6HK1-TCG61 | ||
| Pompe à incendie | CB10/60 | ||
| Canon d'incendie | PL8/48 | ||
| Dimensions hors tout L*l*H | 7800*2500*3500 mm | ||
| Poids total en charge du véhicule | 22000 kg | ||
| Poids à vide | 10800 kg | ||
| Moteur | Modèle de moteur | 4HK1-TCG61 | |
| Type de carburant | Diesel | ||
| Puissance | 240 HP(176KW) | ||
| Norme d'émission | Euro 6 | ||
| Cylindrée | 7800 ml | ||
| Type de moteur | Moteur diesel 6 cylindres en ligne, refroidissement par eau, turbocompressé, avec intercooler | ||
| Châssis | Type de transmission | 4x2 | |
| Empattement | 5600 mm | ||
| Pneu | 235/75R17.5 16PR | ||
| Nombre de pneus | 6 pneus et 1 pneu de secours | ||
| Pompe à incendie | Modèle | CB10/60 | |
| Débit | 60L/s | ||
| Pression | 1MPa | ||
| Pression de service maximale | 1.251MPa | ||
| Pression d'entrée maximale admissible | 0.4MPa | ||
| Hauteur d'aspiration maximale | 3m | ||
| Vitesse nominale | 3916±50r/min | ||
| Rapport de vitesse | 1:1.4 | ||
| Temps de dérivation de l'eau | ≤50s | ||
| Canon d'incendie | Modèle | PL8/48 | |
| Débit | 48L/s | ||
| Pression de service nominale | 0.8MPa | ||
| Pression de service maximale | 1.2MPa | ||
| Portée | Eau | ≥70m | |
| Mousse | ≥65m | ||
| Rotation en inclinaison | - 35~+70° | ||
| Rotation horizontale | 0~360° | ||
| Configuration standard | Équipé d'une prise de force sandwich et d'un système de canalisation ; Équipé d'un coffre à équipements et d'un coffre de pompe ; Équipé d'une pédale rabattable et d'un système électrique. Autres équipements. |
||


1. Châssis et groupe motopropulseur
♦ Châssis ISUZU GIGA 4×2 avec empattement de 5600 mm, conçu pour un fonctionnement stable sur les routes urbaines, les sites industriels et les itinéraires d'intervention d'urgence.
♦ Moteur diesel 6HK1-TCG61, d'une puissance nominale de 240 ch, offrant un couple fiable pour une réponse rapide, un fonctionnement continu de la pompe et une suppression des incendies par mousse de longue durée.
♦Transmission manuelle pour un fonctionnement simple et un entretien facile.

2. Système d'extinction d'incendie et de sécurité
♦ Réservoir d'eau de 6000 L et réservoir de mousse de 2000 L, construction en acier au carbone avec déflecteurs internes pour réduire les mouvements de liquide.
♦ Pompe incendie CB10/60, débit de 60 L/s à 1,0 MPa, entraînée par prise de force, hauteur d'aspiration de 3 m, temps d'amorçage ≤50 s.
♦ Canon incendie de toit PL8/48, débit de 48 L/s, portée d'eau ≥70 m, portée de mousse ≥65 m, rotation horizontale à 360°, inclinaison de -35° à +70°.

» Ⅳ.Système de pompe incendie :

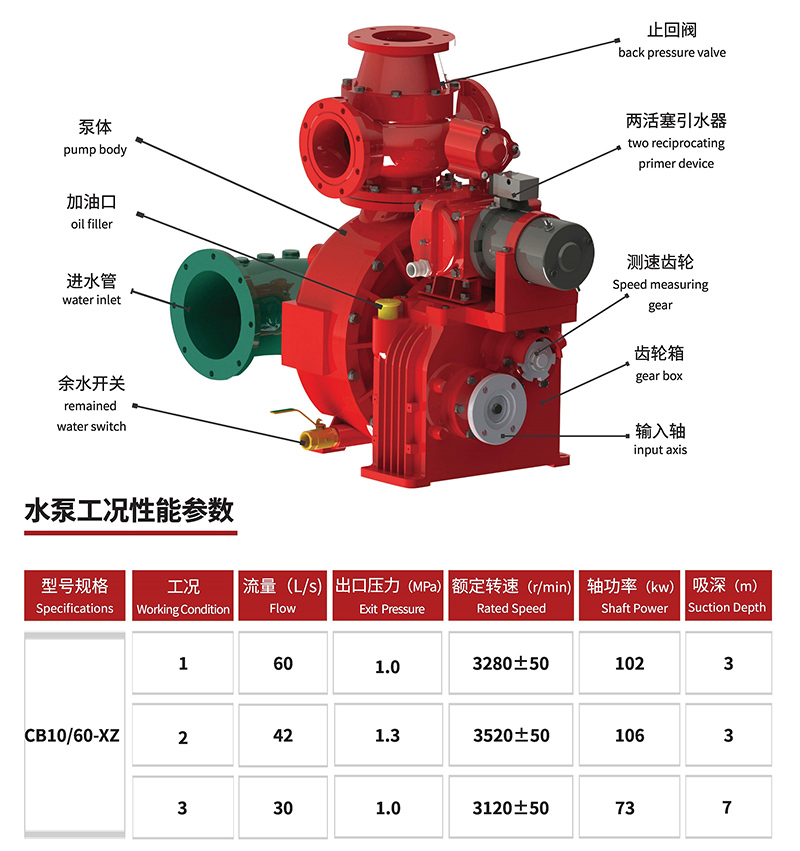

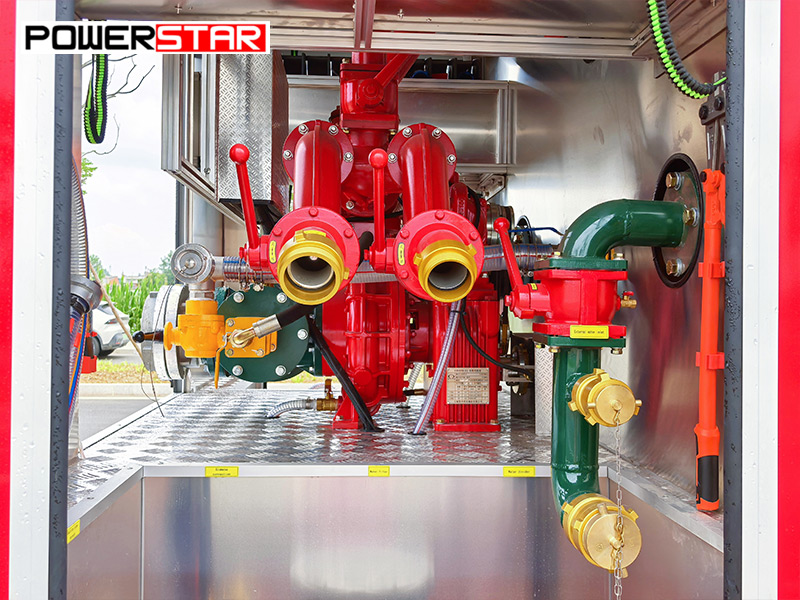

Pompe incendie :

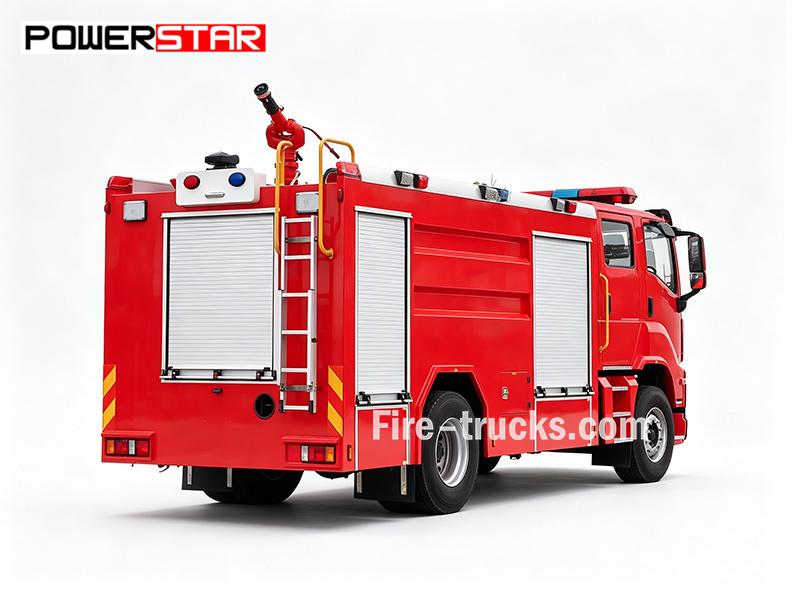

Une pompe incendie CB10/60 avec un débit nominal de 60 L/s à 1,0 MPa est installée dans le compartiment arrière de la pompe. Cette pompe est conçue pour des performances fiables, fournissant une pression d'eau stable afin de garantir que les tuyaux d'incendie et les canons puissent projeter efficacement de l'eau ou de la mousse sur de longues distances pour l'extinction des incendies.

|
Modèle de pompe incendie |
Débit |
Pression |
Pression de service maximale |
Pression d'entrée maximale admissible |
|
CB10/60 |
60 L/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |

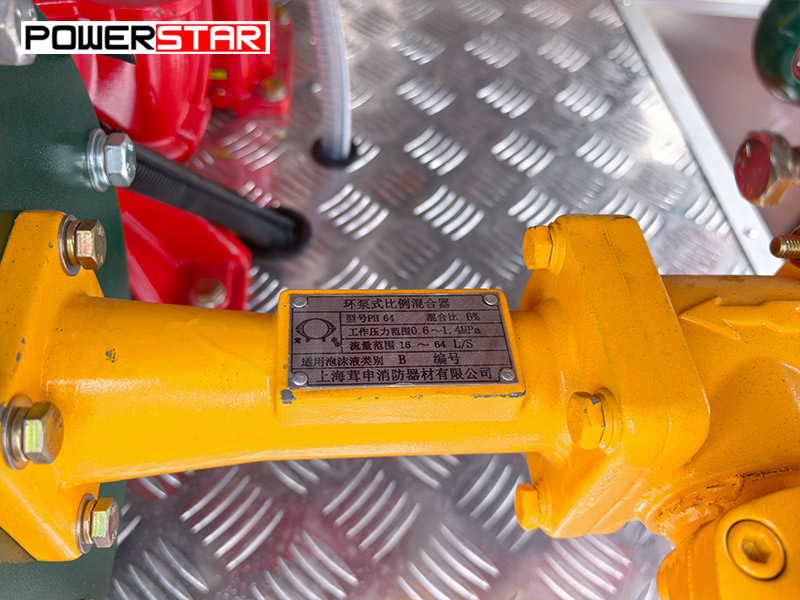

Doseur de mousse de type pompe-en-anneau PH64, rapport de mélange réglable de 3 % à 6 %, débit de mélange maximal de 64 L/s. Mélange automatiquement le concentré de mousse avec l'eau pour une extinction efficace des incendies de classe B. Fonctionnement simple sans alimentation externe requise.

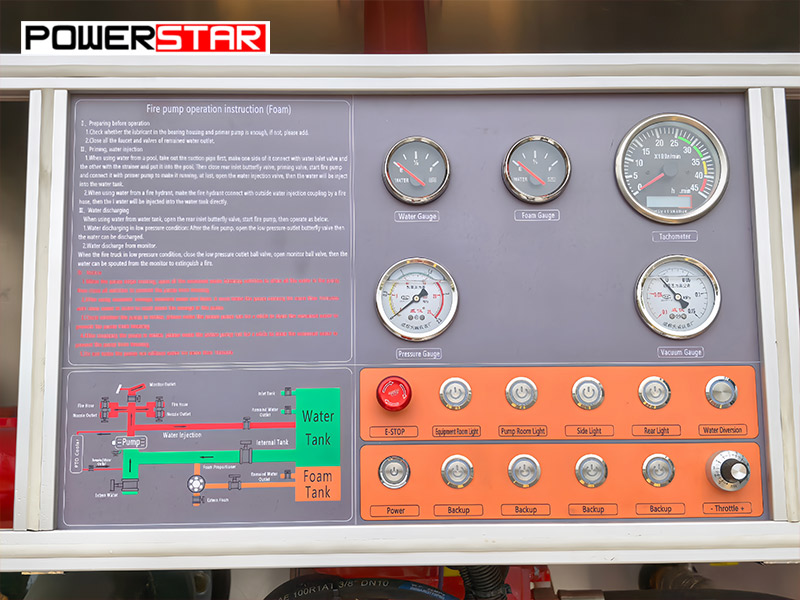

Comprend les instructions d'utilisation, le schéma de tuyauterie du réservoir, le manomètre, la jauge de niveau d'eau, la jauge de niveau de mousse, l'arrêt d'urgence, la commande de prise de force, l'interrupteur d'alimentation principal, les commandes de la pompe, les commandes du canon et l'éclairage des compartiments. Toutes les commandes sont clairement identifiées pour un fonctionnement simple.

» Ⅴ.Système de canon incendie :
Le canon incendie PL8/48 est monté sur le toit de la cabine. Il fournit un débit de 48 L/s avec une portée d'eau ≥70 m et une portée de mousse ≥65 m. Le canon prend en charge les jets droits et les modes de pulvérisation pour des opérations de lutte contre l'incendie flexibles.

| Modèle de canon incendie | Débit | Portée | Pression nominale | Rotation d'inclinaison | Rotation horizontale |
| PL8/48 | 48L/s | Eau≥70 m Mousse ≥65 m | 0.8 MPa | -35°~+70° |
0~360° |

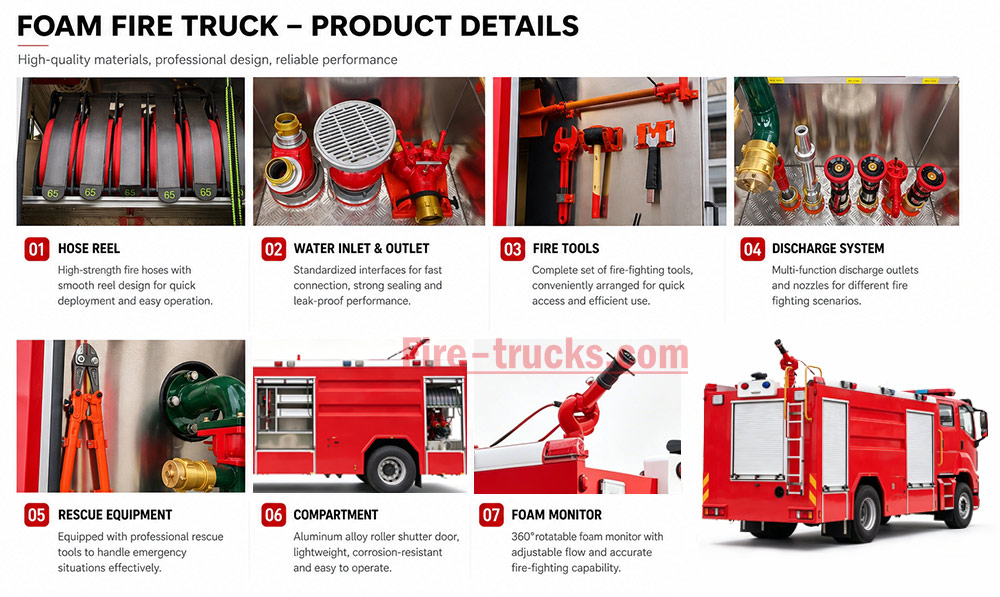

» Ⅵ.Équipement de lutte contre l'incendie :

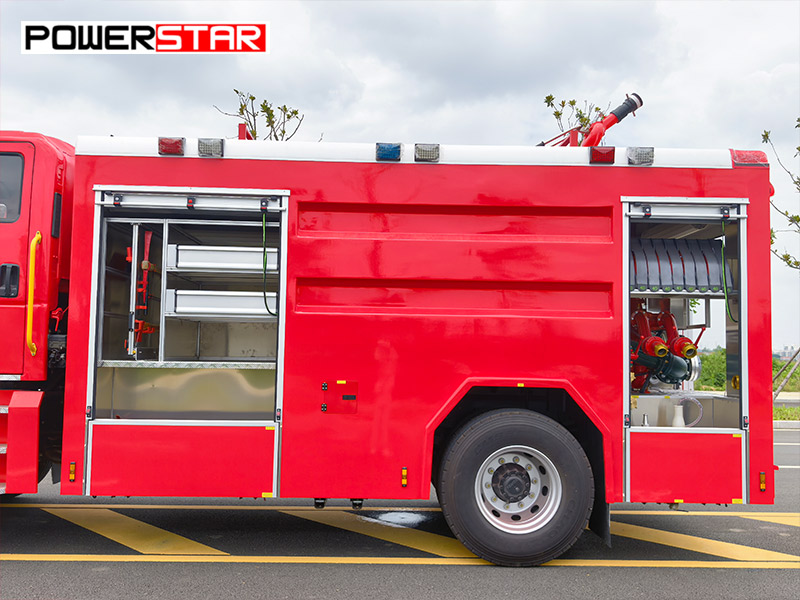

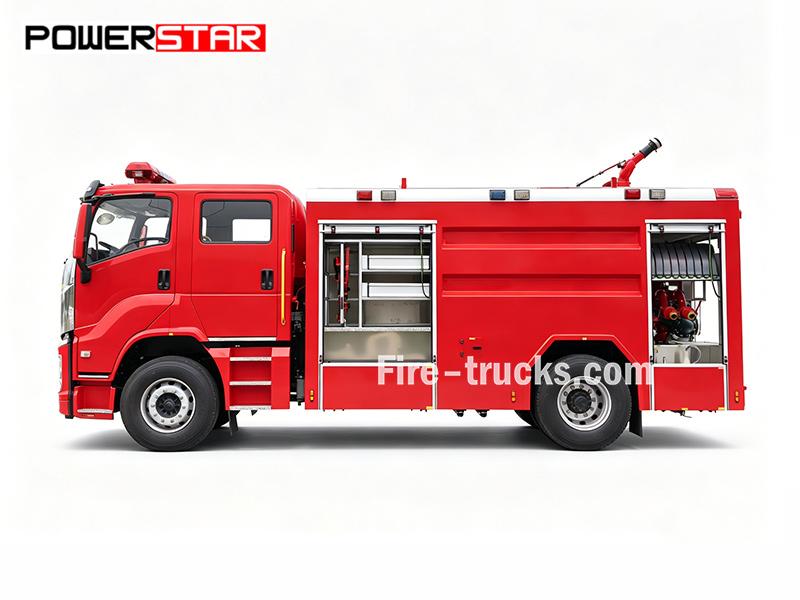

• Compartiment d'équipement
Situés des deux côtés du véhicule, ces compartiments sont équipés de supports d'équipement et de plateaux de rangement. Les supports permettent de garder les tuyaux d'incendie, les tubes d'aspiration et les lances à mousse bien organisés. Les plateaux de rangement offrent un accès rapide aux outils tels que les clés, les haches et les pieds-de-biche, améliorant ainsi l'efficacité des opérations de sauvetage.

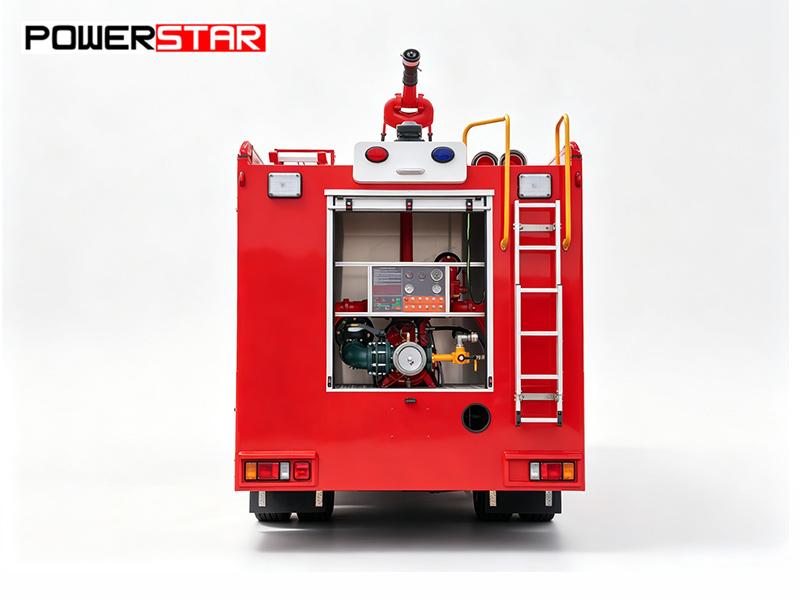

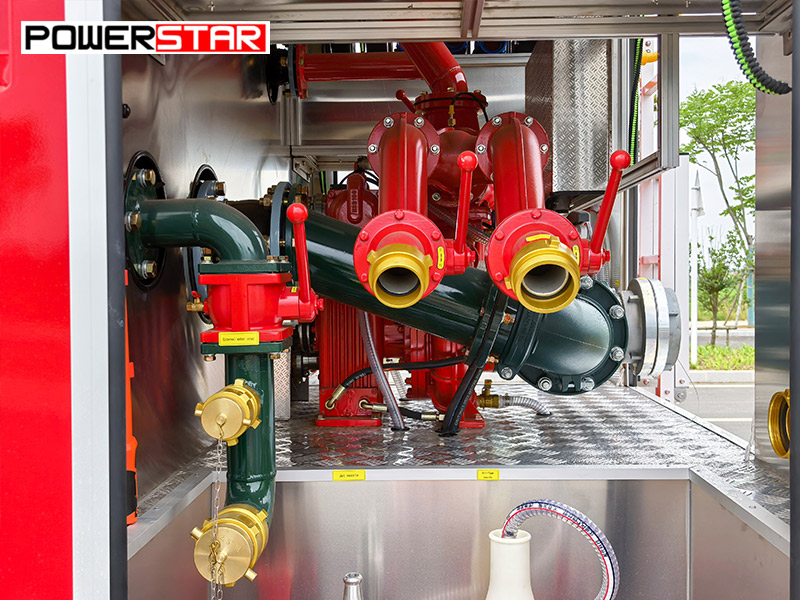

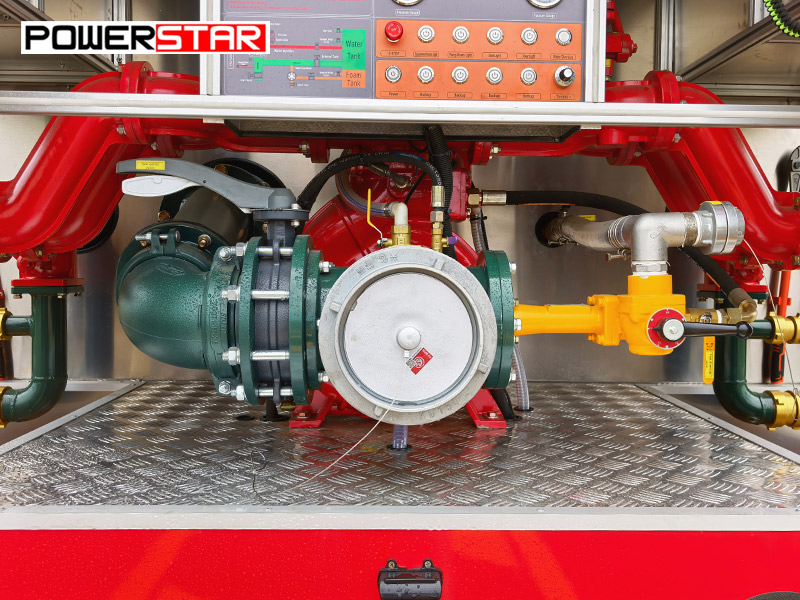

•Salle de pompe :Équipée d'une pompe incendie CB10/60, d'un panneau de commande, d'un manomètre, d'un vacuomètre et d'un système d'éclairage. Les accessoires comprennent des tuyaux d'incendie, des tuyaux d'aspiration, des collecteurs, des crépines, des lances d'incendie, des lances à mousse, des clés pour tuyaux d'aspiration et des réducteurs.

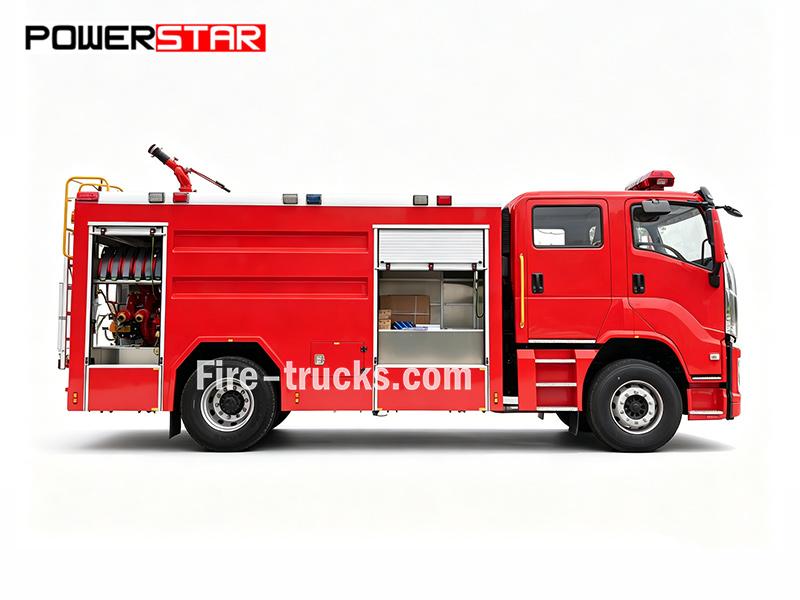

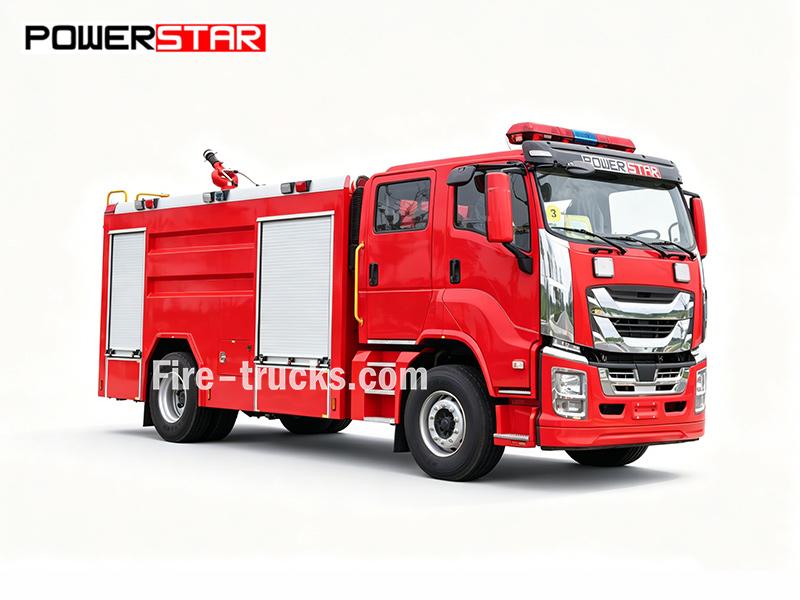

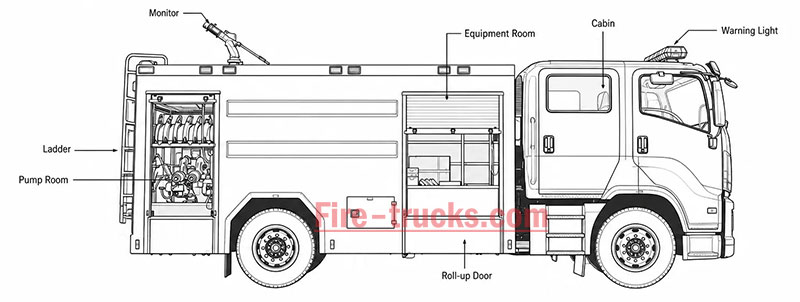

Le véhicule de pompage d'urgence incendie ISUZU GIGA est équipé d'une pompe incendie CB10/60 montée à l'arrière et d'un canon PL8/48 monté sur le toit de la cabine. Le réservoir d'eau contient 6 000 litres et le réservoir de mousse contient 2 000 litres, le tout installé sur un châssis robuste ISUZU GIGA 4×2 propulsé par un moteur 6HK1-TCG61 de 240 ch. L'équipement standard comprend des tuyaux d'incendie, des tubes d'aspiration, des raccords, une lance à mousse et un kit d'outils complet. Les équipements supplémentaires comprennent une prise de force sandwich, un système de tuyauterie, un coffre d'équipement, un caisson de pompe, une pédale rabattable et un système électrique. Un proportionneur de mousse PH64 (rapport de mélange de 3 %-6 %, débit maximal de 64 L/s) est également installé pour le mélange automatique de mousse. Les spécifications complètes sont indiquées ci-dessous :

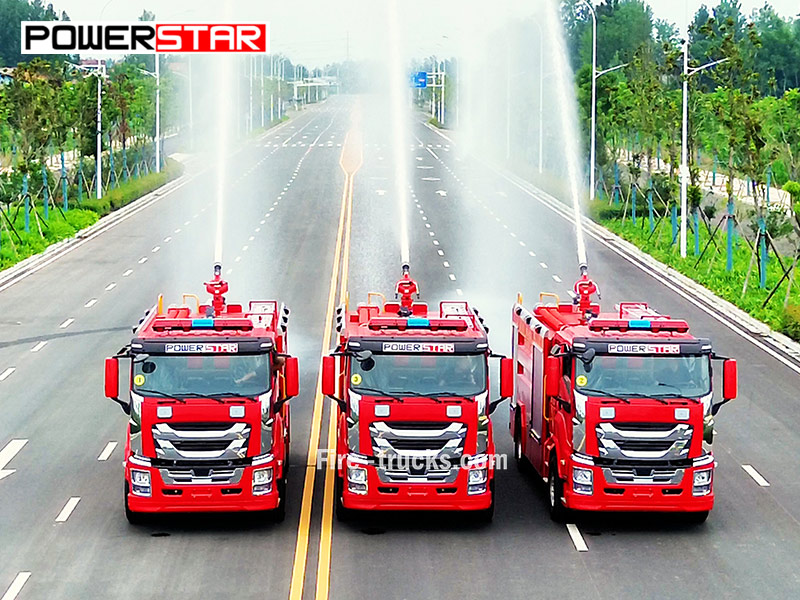

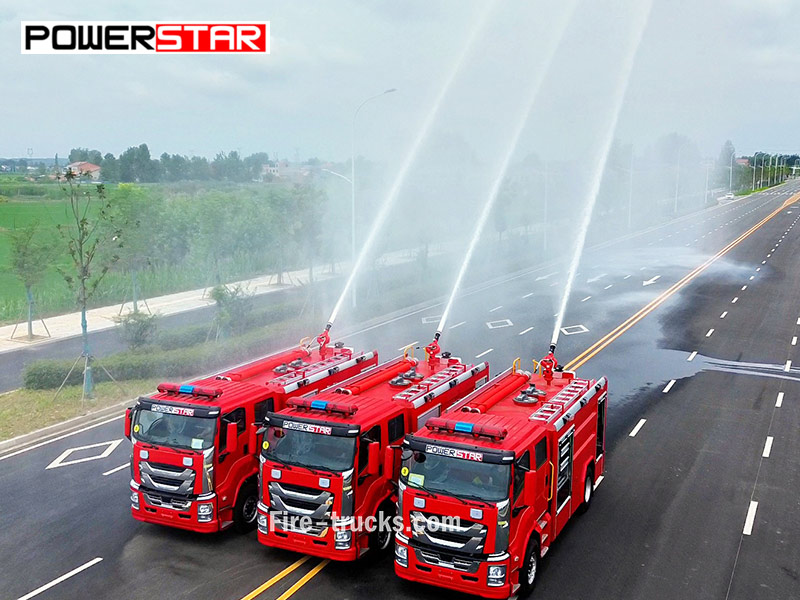

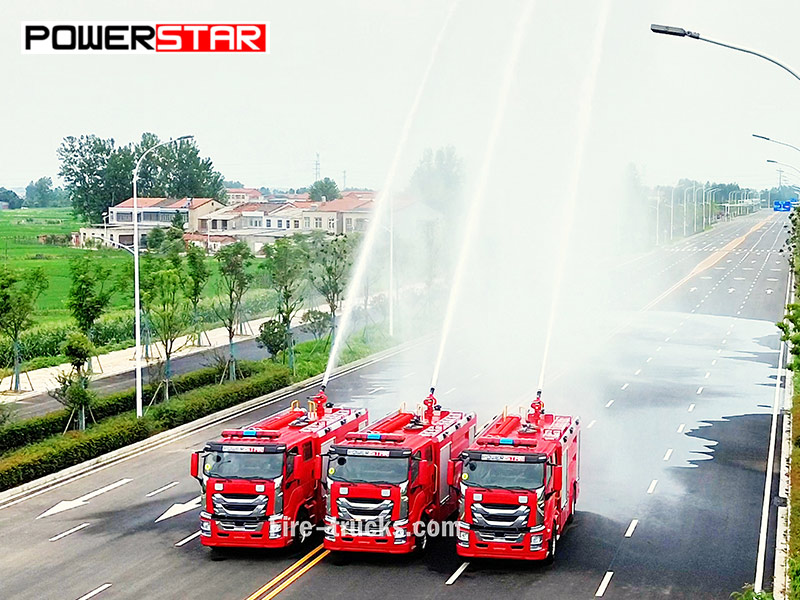

» Ⅶ.Test de débit d'eau et de pression :

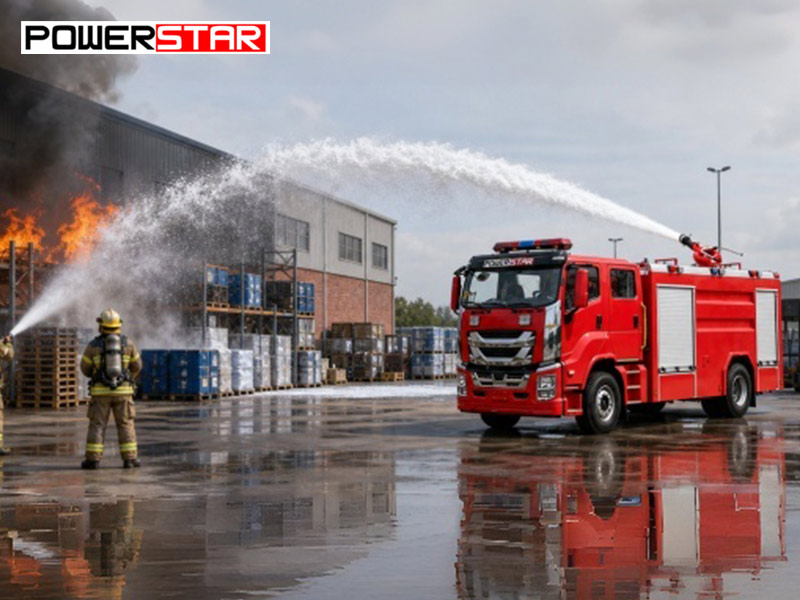

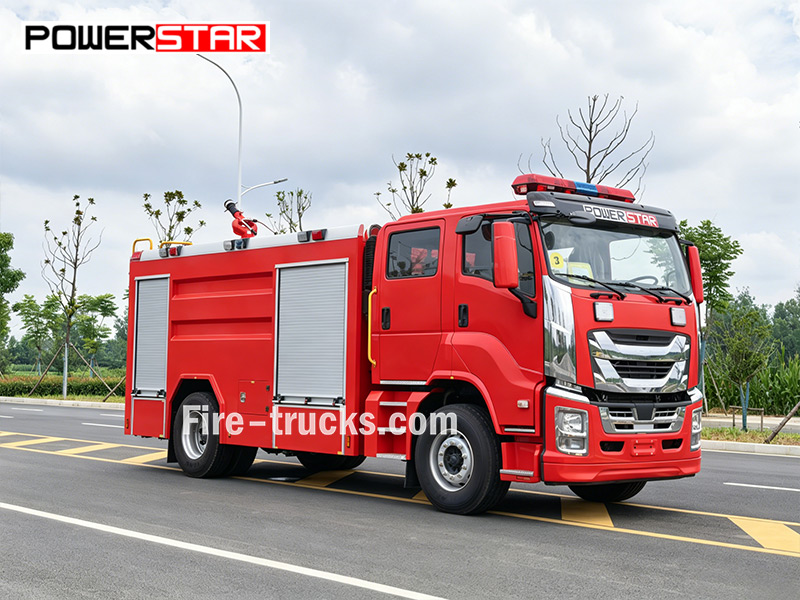

» Ⅷ.Scénarios d'application :
