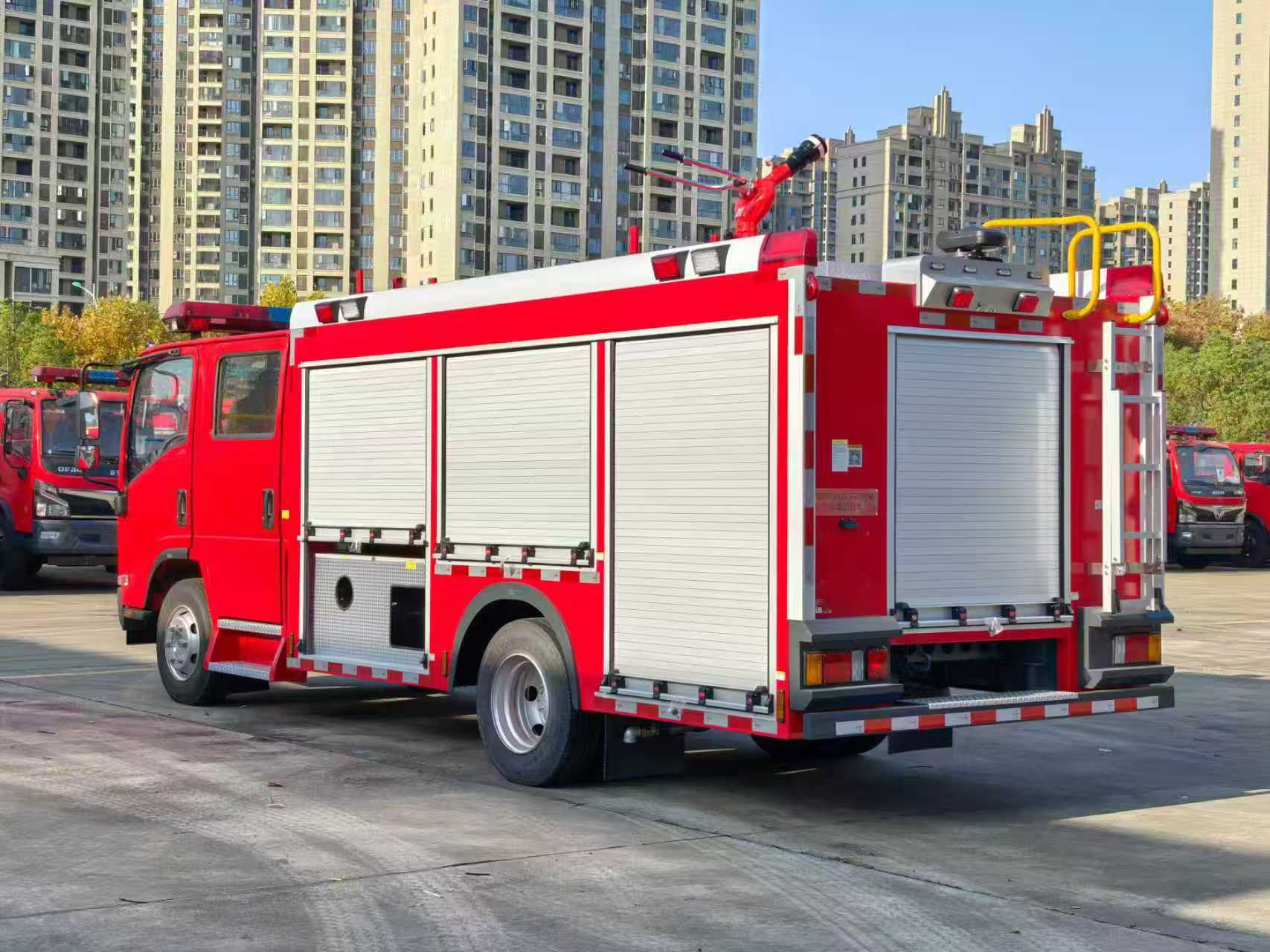

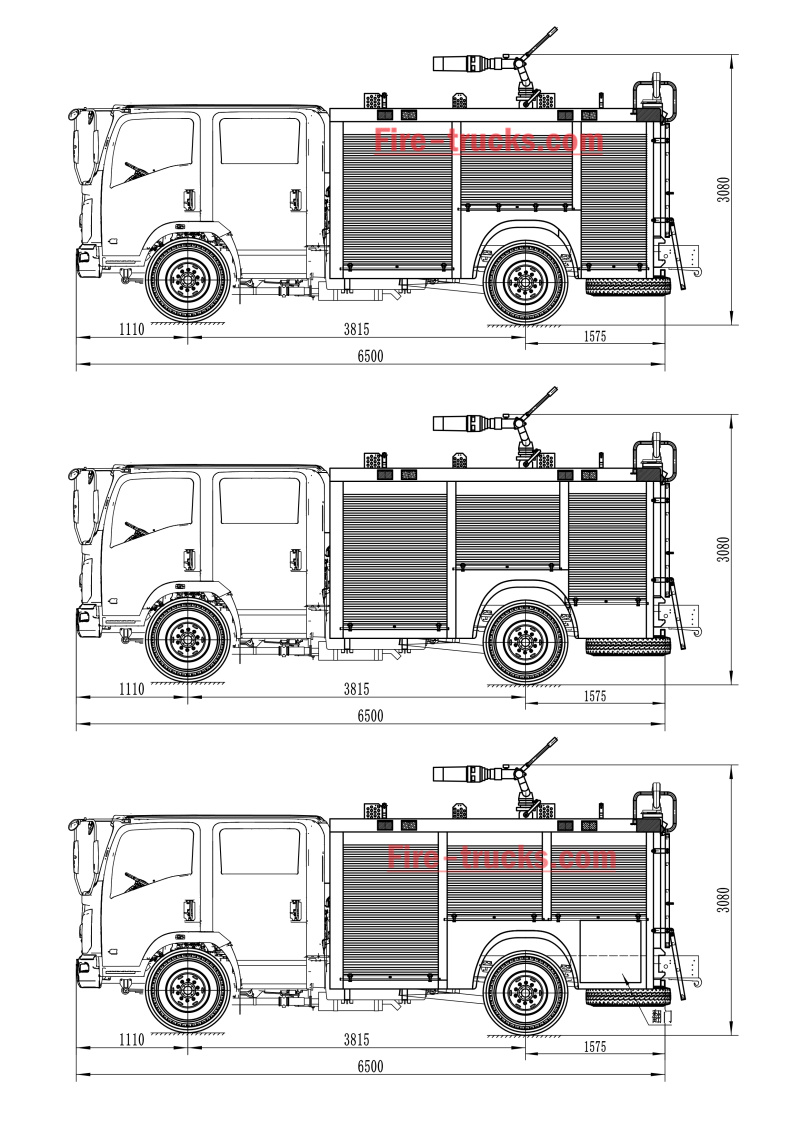

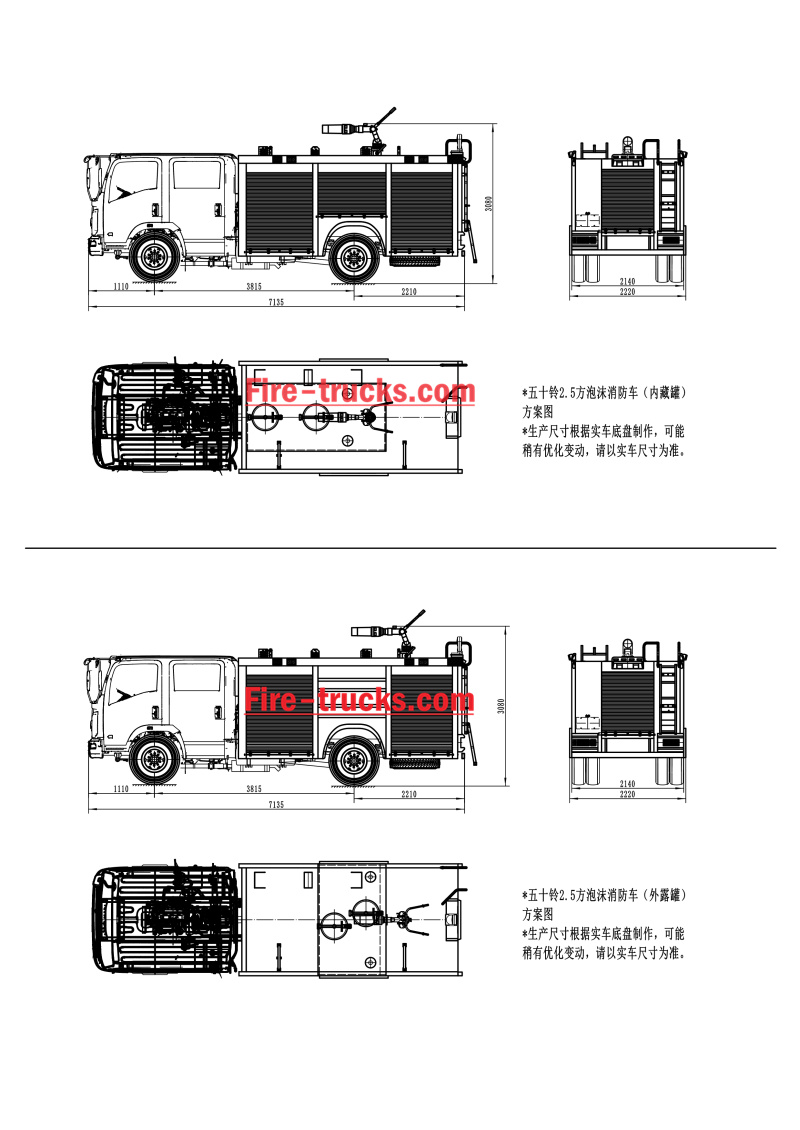

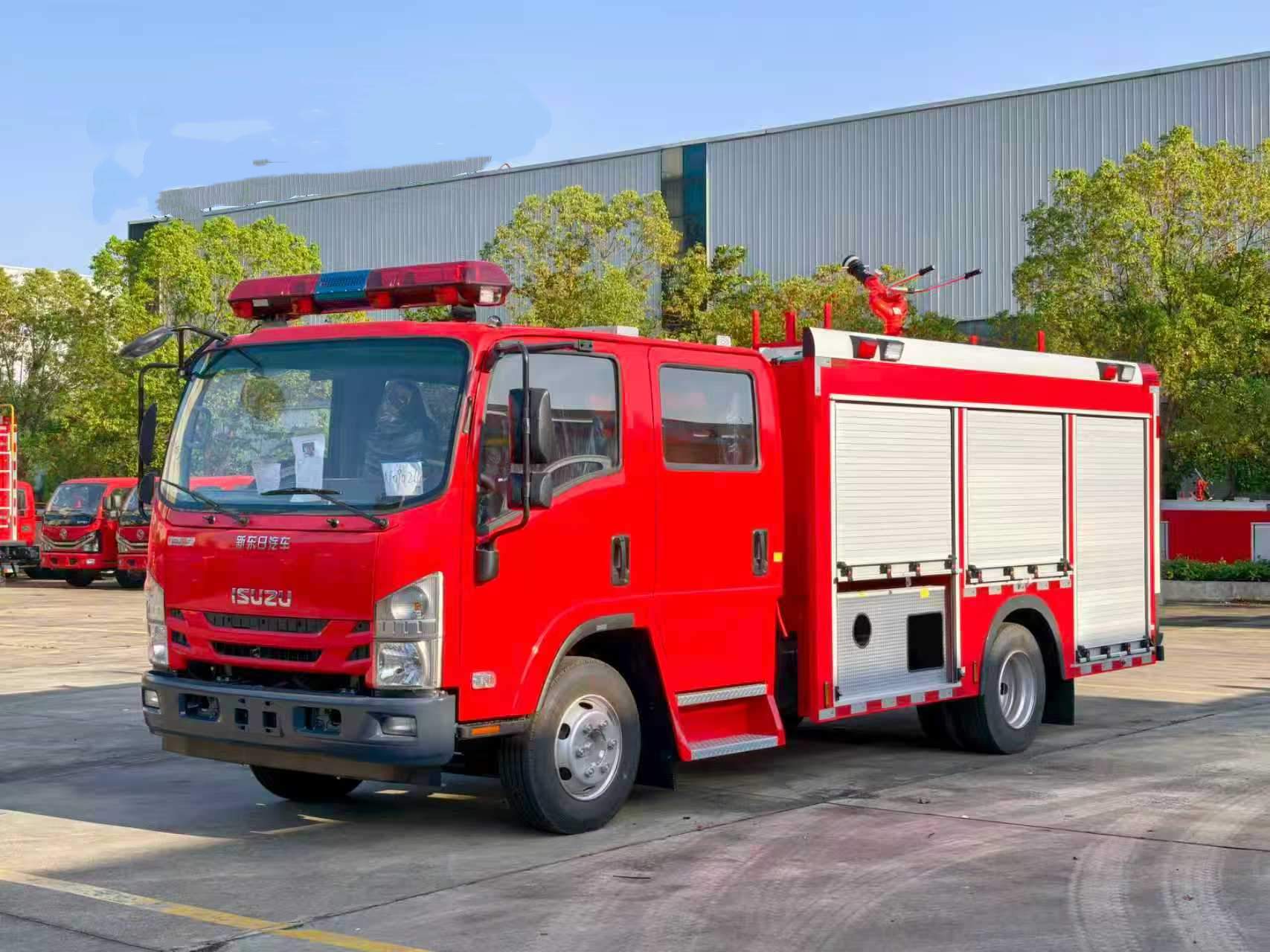

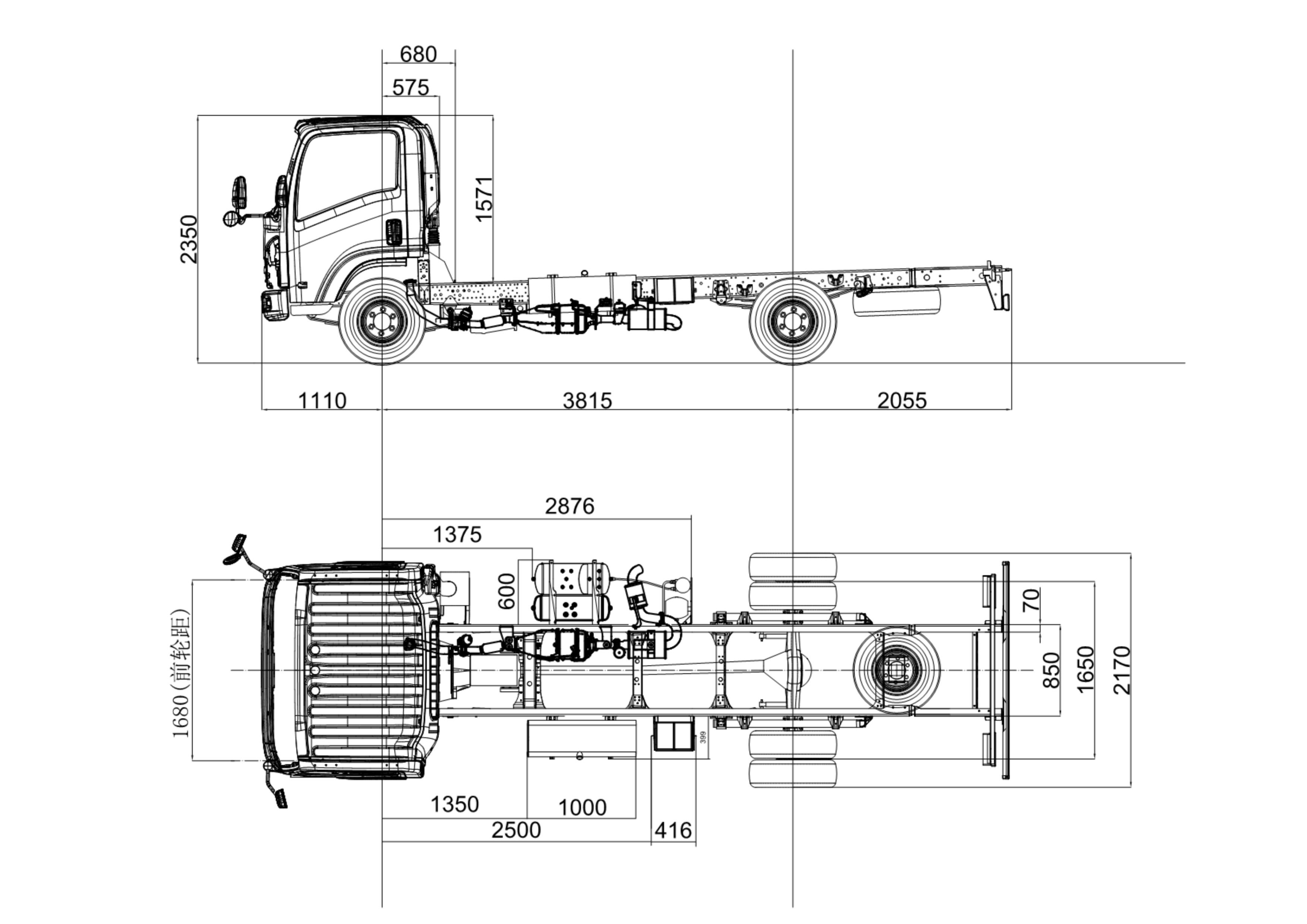

2026 year good design for Isuzu 700P Fire fighting vehicle

Le PF5-15 moniteur de poudre sèche fixe Utilisant une poudre sèche comme agent extincteur et reposant sur une base fixe pour une pulvérisation stable, ce produit est adapté aux zones chimiques et aux entrepôts. Il permet de couvrir rapidement la surface en feu dès les premiers stades d'un incendie, améliorant ainsi l'efficacité de l'extinction. Le Moniteur de poudre sèche fixe PF5-15 Il possède une structure robuste, est facile à utiliser et peut être relié à un système de commande automatique pour une activation à distance et une pulvérisation précise. » I. Moniteur de poudre sèche fixe PF5-15 structure: Caractéristiques du moniteur de poudre sèche fixe PF5-15 : ● Entièrement fonctionnel ; ● Structure simple et novatrice ; ● Performances stables et entretien facile ; ● Faible pression d'entrée ; ● Doté d'une vanne de vidange automatique avec fonctions de verrouillage horizontal et vertical ; ● Matériau : Alliage d'aluminium moulé avec précision ; ● Tête de canon : Alliage d'aluminium. » II. Canon à mousse PL24 caractéristiques: Modèle Couler ( kg /s ) Gamme ( m ) Pression de service nominale ( MPA ) Rotation du tangage ( ° ) Rotation horizontale ( ° ) L×l×H ( mm ) Poids ( kg ) PF5-15/40 40 ≥42 0,80 -45 ～ +70 0 ～ 360 980x340x550 28,5 » III. Applications du produit : Camion de pompiers avec canon à poudre sèche fixe PF5-15 Tests de surveillance de la poudre sèche fixe PF5-15 Le canon à poudre fixe PF5-15 offre une longue portée et une large couverture, et permet de former rapidement une barrière extinctrice à poudre sèche. Il est idéal pour les installations fixes telles que les usines chimiques, les dépôts pétroliers et les zones de stockage, assurant une extinction d'incendie continue et stable sur de vastes surfaces.

Camions de pompiers Isuzu 6HK1-TC , également nommé Véhicule de secours incendie Isuzu Diagnostic et solutions des codes d'erreur moteur. Le moteur Isuzu 6HK1-TC est équipé du système de commande électronique avancé de la pompe d'injection TICS et son calculateur (ECU) intègre une fonction d'autodiagnostic. En cas de détection d'un défaut, le témoin « Vérifier moteur » s'allume et le code d'erreur correspondant est enregistré. La compréhension de la signification et des solutions à ces codes d'erreur permet d'optimiser la maintenance du moteur. Codes d'erreur courants et solutions Codes d'erreur de la série P P0101 (Circuit du capteur de débit d'air massique faible) Vérifiez le capteur de température du liquide de refroidissement et son câblage. Contrôlez la tension d'alimentation et la mise à la terre du capteur. Remplacez le calculateur ou le capteur si nécessaire. P0102 (Circuit du capteur de débit d'air massique : valeur haute) Vérifiez la qualité du carburant et l'état du filtre. Nettoyez le système d'alimentation. Contrôlez le régulateur de pression de carburant, la pompe à carburant et les circuits d'injection. P0103 (Circuit du capteur de débit d'air massique A : signal haut) Vérifiez l'absence de court-circuit dans le circuit du signal du capteur. Testez le fonctionnement du capteur. Remplacez le capteur ou le calculateur si nécessaire. Codes d'erreur numériques 10 (Erreur du capteur de rack) Vérifiez le capteur de rack et son câblage. Assurez-vous que la transmission du signal est normale. 11 (Erreur du système servo du régulateur de vitesse) Vérifiez l'état de fonctionnement du servomoteur du régulateur de vitesse. Testez les connexions des circuits associés. 14 (Erreur du capteur de vitesse auxiliaire) Vérifiez la position d'installation du capteur de vitesse auxiliaire. Testez le signal de sortie du capteur. 15 (Erreur du capteur N-PMH) Vérifiez la connexion du capteur N-PMH Vérifier la précision du signal Maintenance du système et mesures préventives SN Éléments de diagnostic Temps de décision Contrôle de sauvegarde données Gouverneur électronique Avant votre voyage 10 Erreur du capteur de rack 160 ms Sans huile ou à vitesse constante Contrôle normal 11 Erreur du système servo du régulateur 1s Sans huile ou à vitesse constante Contrôle normal 14 Erreur du capteur de vitesse secondaire 10s Contrôle normal Contrôle normal 15 Erreur du capteur N-TDC — Contrôle normal Contrôle normal 14/15 erreur du capteur N-TDC et du capteur de vitesse secondaire 2,5 s Huile brisée Contrôle désactivé 211 Erreur du capteur de température du carburant 3s 20℃ Contrôle désactivé 22 Erreur du capteur de température atmosphérique 1s 25℃ 23 Erreur du capteur de température du liquide de refroidissement du moteur 3s 55℃ Contrôle normal Connecteur Terminal n° Signal Coteur de fil/diamètre (Faisceau de pompe d'injection) SWP 8 bornes Noir 1 Tension d'entraînement de l'actionneur du régulateur - 1 RM 2 2 Circuit du régulateur GND-1 W/1.2 3 Position du rack cible...

Véhicules de secours incendie Isuzu 6HK1 , également nommé Camion de pompiers Isuzu , En cas de surchauffe du moteur d'un camion de pompiers de secours Isuzu, les points suivants doivent être vérifiés en premier : 1. Système de refroidissement : Des problèmes tels qu'un ventilateur endommagé, un radiateur obstrué, un thermostat endommagé ou un niveau de liquide de refroidissement insuffisant peuvent tous contribuer à la surchauffe du moteur. 2. Qualité et quantité d'huile : Une huile de mauvaise qualité ou une quantité d'huile insuffisante peuvent également provoquer une surchauffe du moteur. 3. Des défaillances mécaniques telles que l'éclatement du cylindre, les fissures de la chemise du cylindre ou les fissures de la chemise du cylindre peuvent également provoquer ce phénomène. Moteur diesel haute performance Isuzu 6HK1, il exige un respect rigoureux des spécifications techniques pour son entretien. Les points clés sont les suivants : 1. Compréhension structurelle et spécifications de démontage et d'assemblage Mécanisme vilebrequin-bielle La chemise de cylindre est conçue avec un jeu important, ce qui nécessite des outils spéciaux pour éviter qu'elle ne se détache lors du démontage et du remontage. Le jeu standard est de 0,122 à 0,156 mm. Le diamètre extérieur du piston présente une tolérance serrée (114,894–114,909 mm). Lors du montage, veillez au sens d'ouverture des segments et au réglage des trois jeux (jeu axial, jeu latéral et jeu arrière). Le carter inférieur est une structure monobloc et doit être soulevé lors des opérations de maintenance afin d'éviter toute déformation. Alignement du système de distribution Lors du montage de la boîte de vitesses, alignez les repères du pignon de vilebrequin et du pignon intermédiaire. Le repère B de l'arbre à cames doit être au même niveau que la surface de la culasse. Le moteur doit être au point mort haut de compression du premier cylindre. Lors de l'installation de la pompe d'injection de carburant, alignez le repère de calage avec le point S du connecteur et alignez le repère d'avance à l'injection avec le repère du corps de pompe. • Le moteur linéaire à courant continu pousse la bobine de haut en bas sous l'effet du signal de sortie de l'unité de commande. • La bielle fixée à l'ensemble bobine transmet le mouvement vertical de la bobine au bloc de liaison, lequel est installé à l'extrémité de la crémaillère. Sous l'action du bloc de liaison, la crémaillère se déplace latéralement pour modifier la quantité de carburant injectée. Lorsque l'ensemble bobine monte, la bielle pousse la crémaillère pour augmenter le débit d'huile ; inversement, lorsqu'il descend, la crémaillère diminue le débit d'huile. La fonction de la colonne est de convertir le mouvement vertical en mouvement de la crémaillère. • Le bloc de cuivre est monté sur la partie supérieure du bloc de connexion pour former un capteur de crémaillère. Ce capteur détecte la course de la crémaillère et transmet cette valeur à l'unité de command...
