How Does a Fire Truck PTO (Power Take-Off) Work?

How Does a Fire Truck PTO (Power Take-Off) Work?

July 03, 2026

The fire truck PTO (Power Take-Off) is a power transmission device that transfers engine power to the fire pump. When the firefighter activates the PTO, mechanical power from the engine is transmitted through the transmission and PTO to the fire pump — this is the core working principle of how a fire fighting truck PTO system operates — enabling the pump to deliver high-pressure, high-flow water or foam without the need for a separate auxiliary engine.

Modern fire trucks typically use side-mounted PTO or full power PTO systems. These offer stable power output, convenient operation, and low maintenance costs, making them an essential component of the fire truck's firefighting system.

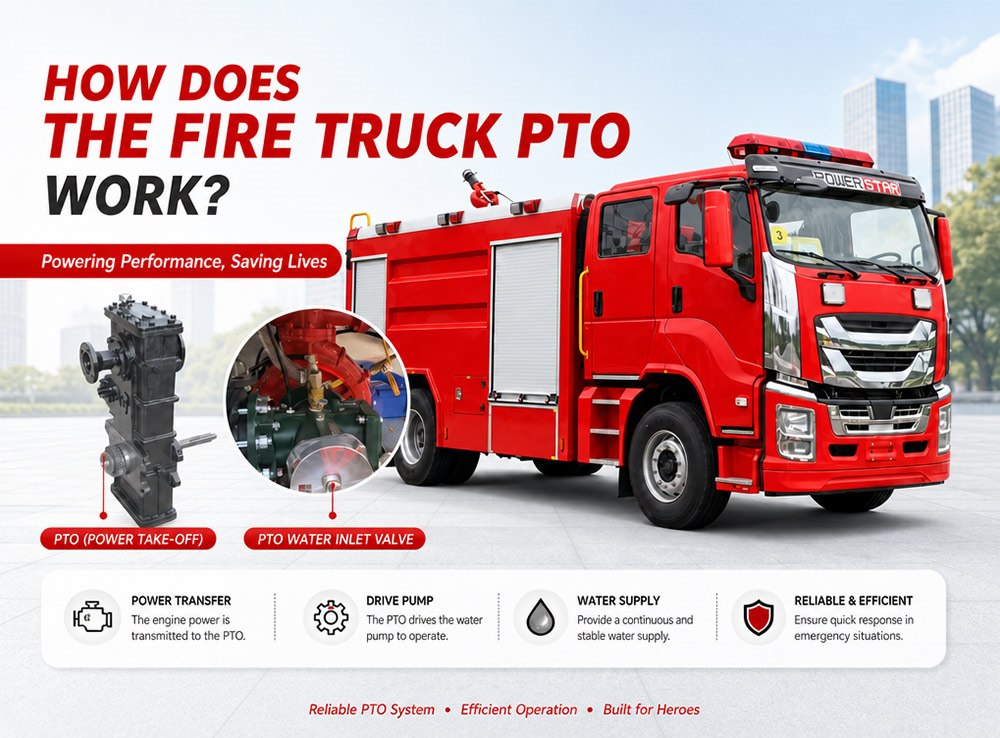

How Does a Fire Truck PTO(Power Take Off) Work

» I. What Is a Fire Truck PTO?

1. PTO Definition

PTO (Power Take-Off) is a critical component in the fire truck's power system. It is a gear transmission device installed between the engine and the transmission, designed to "divert" a portion of mechanical power from the vehicle's engine or transmission to the fire pump or other auxiliary equipment, without affecting the vehicle's normal driving capability.

The fire truck engine is originally responsible only for driving the wheels. However, once the fire truck arrives at the fire scene, the wheels no longer need power, while the fire pump requires power to draw and pressurize water. The PTO is the device that accomplishes this "power switch."

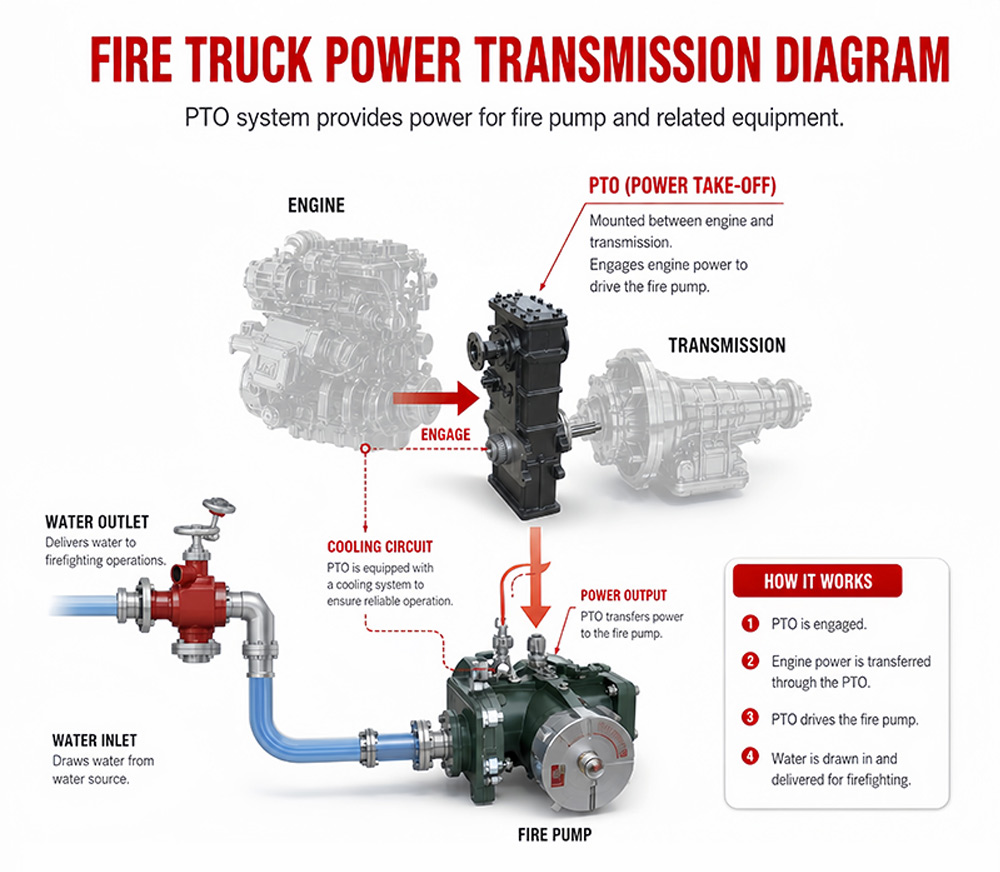

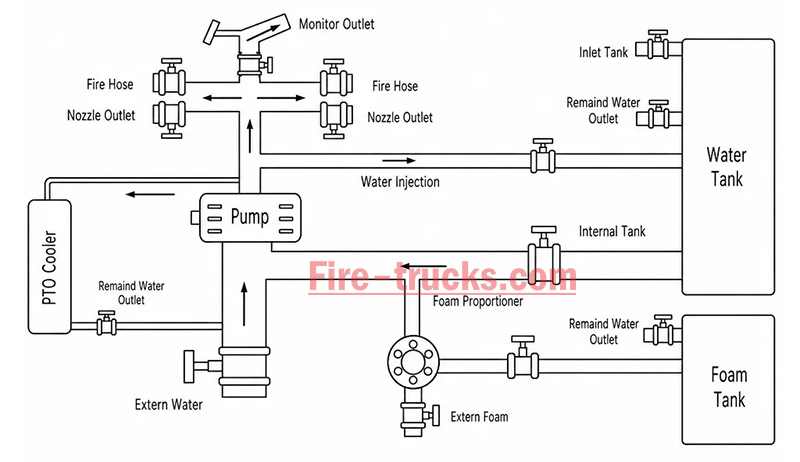

fire truck power transmission diagram

2. What Does Power Take-Off Mean?

Power Take-Off (PTO) literally means "power output device."

On a fire truck, it refers to extracting rotational power from the engine flywheel or transmission gears through gear engagement, and delivering it to the fire pump or other auxiliary equipment.

Its name describes its function:

  • Engine = Power source

  • PTO = Power distributor

  • Fire pump = Power consumption end

Therefore, the PTO is the bridge connecting the "power source" and the "firefighting system."

» II. Why Does a Fire Truck Need a PTO?

The core reason fire trucks must be equipped with a PTO is that firefighting operations require continuous, stable, high-power output that cannot rely on the vehicle's driving state.

Main reasons:

1. Provides continuous firefighting power

The fire pump needs to run for extended periods during firefighting operations. The PTO allows the engine to continuously drive the fire pump at idle or fixed RPM, ensuring stable water pressure and flow.

2. Improves power utilization efficiency

Without a PTO, a separate auxiliary engine would be required to drive the fire pump, which would increase:

  • Cost

  • Maintenance complexity

  • Risk of failure

  • Space occupation

The PTO directly utilizes the vehicle's engine power, improving overall efficiency.

3. Supports multiple firefighting systems

Modern industrial fire trucks may include not only water pumps but also:

  • Foam systems

  • Dry powder systems

  • High-pressure water systems

  • Remote-controlled fire monitors

Without a PTO, there are only two solutions:

  • Install a separate engine to drive the pump → increases weight, cost, maintenance points, and occupies space

  • Keep the pump permanently connected to the transmission → pump stops when vehicle stops, unable to pump water on site

The PTO solves both problems at once:

Mode PTO Status Power Destination Result
Driving mode Disengaged All to wheels Normal driving
Firefighting mode Engaged All to fire pump Pumping while stationary

» III. How Does a Fire Truck PTO Work?

The PTO is essentially a "power distribution and conversion system" that transforms vehicle driving power into firefighting operational power.

From an engineering perspective, the complete power path is:

Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor/Hose System

The PTO's working principle can be summarized in three key stages: power take-off, engagement, and transmission.

1. Power Take-Off — Where Does the Power Come From?

The PTO draws power from the engine. Depending on the installation position, the power take-off method differs:

PTO Type Installation Position Power Source Characteristics
Side-mounted PTO Transmission side Transmission countershaft gear Simple structure, lower power (≤50% engine power)
Sandwich PTO Between engine and transmission Engine flywheel Full power output, mainstream configuration
Split-shaft PTO Between transmission and driveshaft Transmission output shaft High power, allows pumping while driving



2. Engagement — How Is Power Connected?

After the driver presses the PTO switch in the cab, the engagement mechanism activates:

Engagement Method Working Principle Common On
Electric solenoid control Electrical signal activates solenoid, pushing shift fork Mainstream on modern fire trucks
Pneumatic control Compressed air pushes piston, actuating fork Large fire trucks
Manual cable Mechanical cable directly pulls fork Older vehicles

Operation sequence:

Press PTO switch → Solenoid/cylinder actuates → Shift fork pushes sliding gear → Meshes with flywheel or transmission gear → Power connected

3. Transmission — How Does Power Reach the Pump?

After the PTO output shaft begins rotating, power is transmitted through the drive shaft to the fire pump:

PTO output shaft rotates → Drive shaft → Fire pump input shaft → Pump impeller rotates → Water is pressurized and discharged

4. Complete Working Sequence



Step Action Result
Step 1 Engine starts, vehicle idling or driving Engine running, PTO disengaged
Step 2 Arrive at scene, driver presses PTO switch Driving power disengaged (on some models), PTO gear activated
Step 3 PTO establishes power connection with transmission Transmission power is diverted to PTO output shaft
Step 4 Drive shaft transmits power to fire pump Fire pump begins receiving continuous mechanical power
Step 5 Fire pump impeller rotates at high speed Suction → Pressurization → Delivery to discharge lines → Firefighting
Step 6 System reaches balanced RPM Stable output, adjustable pressure, flow, and spray pattern

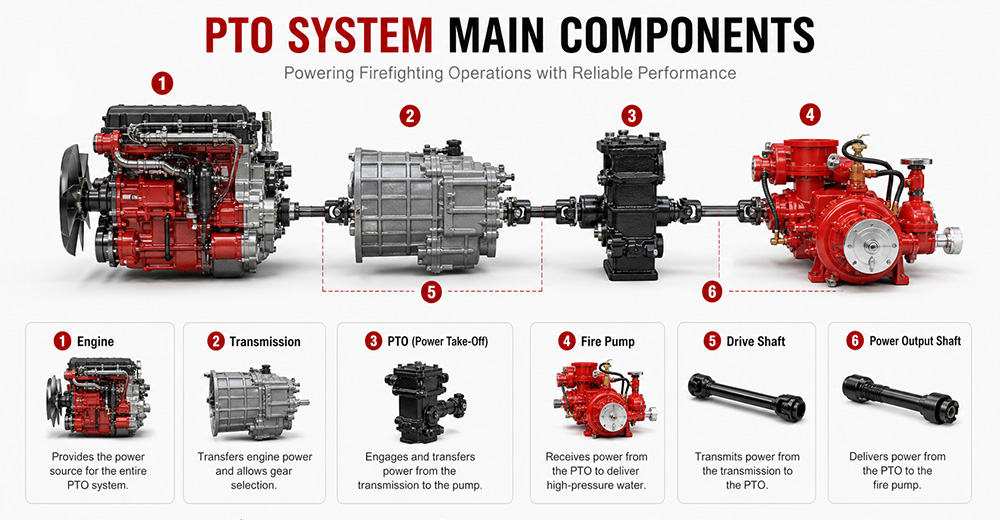

» IV. Main Components of the PTO System

The fire truck PTO system is a complete power transmission chain, with multiple components working together to transfer engine power to the fire pump. The system can be broken down into six core components:

1. Engine

The engine is the power source of the PTO system and the heart of the entire fire truck.

  • Function: Generates raw rotational power, driving the flywheel or crankshaft.

  • Power output: Typically 300–600 HP (depending on chassis model and configuration).

  • Relationship with PTO: The PTO draws power from the engine flywheel or crankshaft — it is the starting point of power.

  • Key characteristic: Engine RPM directly affects PTO output speed and the fire pump's water discharge capability. Fire trucks are typically equipped with high-power diesel engines, which not only drive the vehicle but also provide ample power reserve for the fire pump. After PTO engagement, the operator can control pump discharge pressure by adjusting engine RPM.

2. Transmission

The transmission is responsible for power delivery and speed matching.

  • Function: Receives engine power and adjusts speed and torque through different gear combinations.

  • Relationship with PTO: Side-mounted PTO draws power from internal transmission gears; sandwich PTO is installed at the front of the transmission.

  • Key characteristic: Transmission gear position does not affect PTO output speed — PTO operates independently of gear selection.

  • Two power take-off positions:

    • Transmission side window take-off: PTO mounted on transmission side, drawing power from countershaft or intermediate shaft gears; common on medium-duty fire trucks.

    • Transmission rear-end take-off (sandwich): PTO installed between engine and transmission, drawing power directly from the flywheel, enabling full power output.

3. PTO Unit

The PTO is the core of the entire system, responsible for "extracting" power from the engine and delivering it to the fire pump.

  • Function: Extracts power from the engine or transmission and converts it to the speed and torque suitable for the fire pump.

  • Installation position: Transmission side (side-mounted) or between engine and transmission (sandwich).

  • Key characteristic: Determines power transmission efficiency, speed matching, and operational convenience.

4. Drive Shaft

The drive shaft is the "power bridge" connecting the PTO and the fire pump.

  • Function: Transmits rotational power from the PTO output shaft to the fire pump input.

  • Structure: Typically consists of a metal shaft tube, universal joints, and splined connections.

  • Key characteristic: Must be precisely aligned to avoid vibration; universal joints allow angular compensation.



5. Fire Pump

The fire pump is the final load of the PTO system, responsible for converting mechanical energy into water pressure energy.

  • Function: Receives rotational power from the PTO, drives the impeller to rotate, draws water in, and discharges it under high pressure.

  • Type: Centrifugal pump (single-stage, two-stage, or multi-stage).

  • Typical flow rate: 20 L/s – 180 L/s (1,200 – 6,000 L/min).

  • Typical pressure: 1.0 – 2.5 MPa (10 – 25 bar).

6. PTO Control System

The PTO control system is the "command center" between the driver and the PTO system, responsible for engagement, disengagement, safety protection, and status indication.

  • Function: Controls PTO engagement and disengagement, monitors system status, and provides safety protection.

  • Operating location: Cab interior (primary control) and pump panel (auxiliary control).

  • Control methods: Manual cable, electric solenoid, pneumatic.

Specific control functions:

(1) PTO Engagement Control

The operator presses the PTO switch (electric solenoid/pneumatic) or pulls the lever (manual) in the cab. The control system sends a signal to engage the PTO's internal gears with the power source. After successful engagement is confirmed, an indicator light illuminates, allowing the operator to increase engine RPM.

(2) PTO Disengagement Control

The operator presses the switch again or resets the lever. The control system cuts the signal, and the PTO gears disengage. After disengagement is confirmed, the indicator light turns off.

» V. Different Types of Fire Truck PTO

1. Comparison of Three PTO Types

PTO Type Installation Position Power Source Power Output Typical Application
Sandwich PTO Between engine and transmission Engine flywheel Full power (≥90%) Fire pumpers, aerial trucks
Split-shaft PTO Middle of chassis driveshaft Transmission output shaft Full power Large vacuum trucks, airport fire trucks
Side-mounted PTO Transmission side Transmission gears Partial power (lower) Sprinkler trucks, small vacuum trucks



2. Advantages and Disadvantages of Each PTO Type

Sandwich PTO

  • Advantages: Full power output (≥90%), supports "pumping while driving" (dual-function), high transmission efficiency, easy lubrication.

  • Disadvantages: Higher cost, complex installation, requires modification to the engine-transmission connection.

Split-shaft PTO

  • Advantages: Full power output, no additional space required, high reliability, good dynamic balance, can replace auxiliary engine to drive large pumps.

  • Disadvantages: Requires cutting the original driveshaft, installation position selection must consider driveshaft angle and length compensation.

Side-mounted PTO

  • Advantages: Low cost, simple installation, can draw power directly from the transmission side.

  • Disadvantages: Only partial power available, lower output torque, cannot drive high-power fire pumps, mainly used for low-speed, low-power equipment.

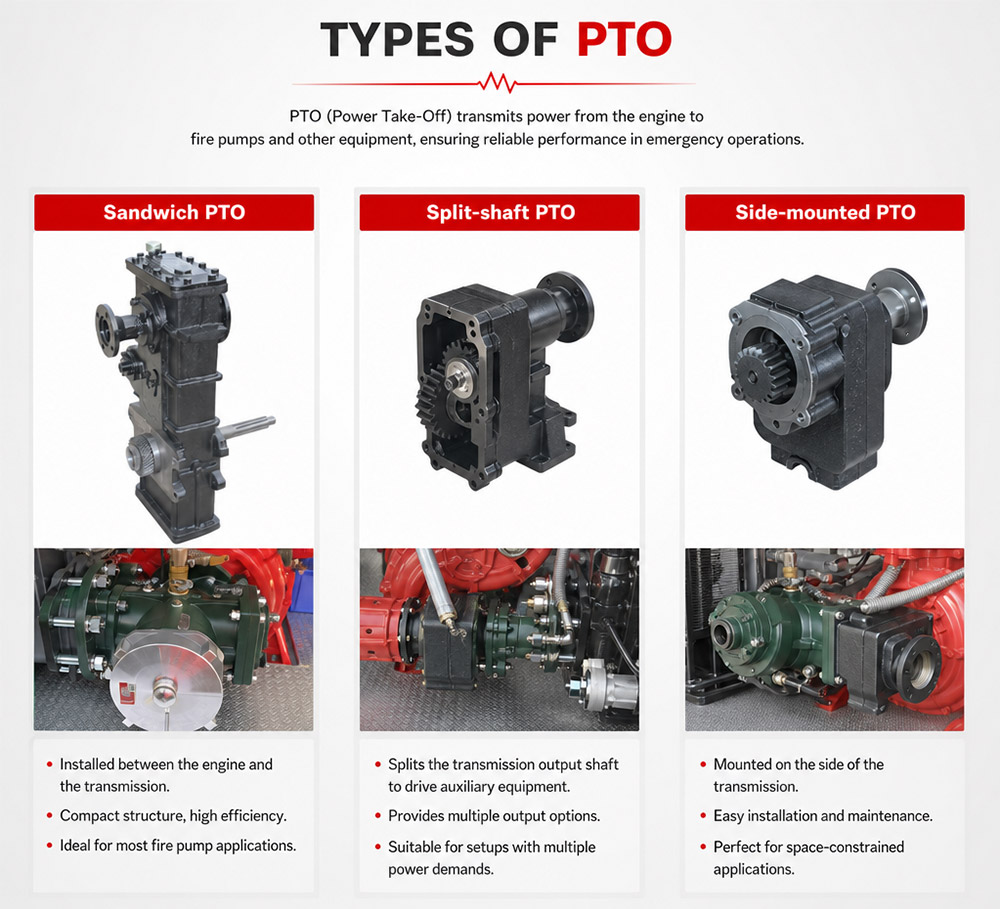

Types of Power Take-off (PTO) for Fire Trucks

» VI. How Does the PTO Drive the Fire Pump?

1. Power Transmission Chain

The process follows a clear mechanical transmission chain:

Engine → PTO → Drive Shaft → Fire Pump → Impeller Rotation → Suction → Pressurization → Fire Monitor

2. Why Is Fire Pump Pressure Stable?



Factor Role
Centrifugal pump characteristic When impeller speed is constant, discharge pressure remains naturally stable
PTO rigid connection No slippage or power loss, ensuring continuous stable power input
Pressure governor Automatically detects flow changes and adjusts engine RPM to maintain set pressure
Relief valve Automatically bypasses when pressure exceeds limit, preventing equipment damage

3. Why Does Engine RPM Affect Pump Pressure?

① Pump speed is determined by engine RPM

Fire pump impeller speed = Engine RPM × PTO ratio. The PTO ratio is fixed (e.g., 1.75:1), so pump speed changes directly with engine RPM.

Calculation formula:

Engine RPM × PTO ratio = Pump speed (RPM)

② Physical relationship between pressure and speed

The pressure generated by a centrifugal pump is proportional to the square of the impeller speed. This physical law means that small changes in RPM cause significant pressure fluctuations.

  • Speed increases → Centrifugal force increases → Discharge pressure rises

  • Speed decreases → Centrifugal force decreases → Discharge pressure drops

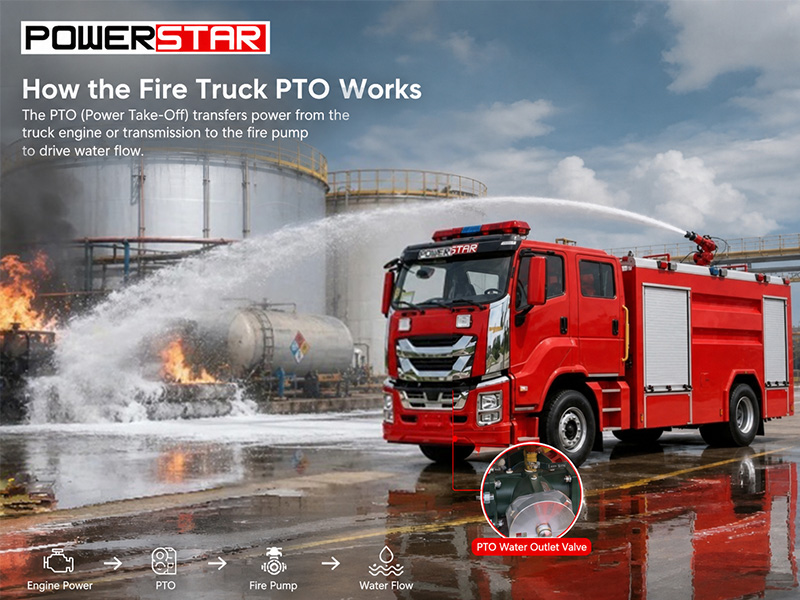

How Does a Isuzu Fire Truck PTO Work

» VII. Common PTO Faults and Solutions

1. PTO will not engage

  • Possible causes: Low air pressure (pneumatic type), faulty solenoid, damaged or stuck cable, interlock conditions not met (parking brake not applied, transmission not in neutral).

  • Solutions: Check air system pressure (must be ≥0.6 MPa); test solenoid; inspect cable; confirm parking brake is applied and transmission is in neutral.

2. PTO engages but pump does not work

  • Possible causes: PTO clutch failure, broken drive shaft or worn splines, damaged internal gears.

  • Solutions: Check PTO clutch engagement; inspect drive shaft for breakage or loose connections; disassemble and inspect internal gears.

3. PTO unusual noise

  • Possible causes: Poor gear meshing or wear, worn bearings, insufficient or degraded lubrication, PTO not fully disengaged.

  • Solutions: Check gear clearance and tooth wear; inspect bearings; replace with qualified lubricant; confirm PTO is fully disengaged.

4. PTO oil leakage

  • Possible causes: Worn or deteriorated seals, cracked housing, loose mounting bolts.

  • Solutions: Replace seals (O-rings, oil seals); inspect housing for cracks; tighten mounting bolts.

5. PTO overheating

  • Possible causes: Prolonged high-load operation, insufficient or degraded lubricating oil, cooling system failure.

  • Solutions: Reduce load or shut down for cooling; replace with qualified lubricant; inspect cooling lines.

6. PTO insufficient power

  • Possible causes: Improper PTO ratio selection, engine RPM set too low, clutch slippage.

  • Solutions: Confirm PTO ratio matches the fire pump; increase engine RPM to rated operating range; inspect clutch for slippage.

» VIII. FAQ

Q1. What does PTO stand for on a fire truck?

PTO stands for Power Take-Off. It is a mechanical system that transfers engine power from the truck's transmission to the fire pump. In simple terms, PTO allows the fire truck's engine to power the pumping system so it can deliver high-pressure water or foam for firefighting operations without needing a separate engine. It is a critical component in industrial and municipal fire trucks.

Q2. Why do fire trucks need a PTO?

Fire trucks need a PTO because it enables the vehicle's main engine to drive the fire pump efficiently. Without a PTO, the fire pump would require a separate engine, which increases cost, weight, and maintenance complexity. PTO systems provide a compact, reliable, and fuel-efficient way to ensure continuous water or foam supply during firefighting operations.

Q3. Can a fire truck operate without a PTO?

Most modern fire trucks cannot operate their pumping system without a PTO because the PTO is responsible for transferring engine power to the fire pump. However, some specialized fire vehicles may use an independent auxiliary engine to drive the pump. These designs are less common due to higher cost, increased maintenance, and lower efficiency compared to PTO-based systems.

Q4. What is the difference between PTO and a fire pump?

The PTO is a power transmission device, while the fire pump is a water or foam pumping system. The PTO delivers mechanical power from the engine to the pump, and the fire pump converts that power into hydraulic pressure to move water or foam. In short, PTO is the "power source connector," and the fire pump is the "firefighting output device."

Q5. How much power can a fire truck PTO provide?

The power output of a fire truck PTO depends on the vehicle design and transmission system. Typically, PTO systems can provide between 50 kW to over 300 kW of mechanical power. Heavy-duty industrial and airport fire trucks often use high-capacity PTO systems capable of supporting large-flow fire pumps and continuous high-pressure operations.

Q6. What are the different types of fire truck PTOs?

There are several types of fire truck PTO systems, including side-mounted PTO, rear-mounted PTO, split shaft PTO, and full power PTO. Side-mounted PTO is commonly used in standard fire trucks, while split shaft and full power PTO systems are used in industrial and airport fire trucks where higher power output and continuous operation are required.

Q7. How do you maintain a fire truck PTO?

PTO maintenance includes regular inspection of lubrication oil levels, checking for leaks, tightening mounting bolts, and ensuring proper alignment of the drive shaft. Operators should also test engagement and disengagement functions regularly. Preventive maintenance is essential to avoid overheating, mechanical wear, and unexpected failure during emergency operations.

Q8. What causes a fire truck PTO to fail?

Common causes of PTO failure include insufficient lubrication, worn gears, misalignment of the drive shaft, overheating, and improper operation by the driver. Electrical or hydraulic control system failures can also prevent PTO engagement. Regular maintenance and correct operating procedures significantly reduce the risk of PTO failure.

Q9. Which PTO is best for industrial fire trucks?

For industrial fire trucks, the best option is usually a split shaft PTO or full power PTO system. These systems can handle high power output, continuous operation, and large-capacity fire pumps. They are widely used in petrochemical plants, refineries, airports, and large industrial facilities where reliable and long-duration firefighting performance is required.

Q10. What should buyers consider when choosing a fire truck PTO?

Buyers should consider engine power compatibility, required fire pump flow rate, vehicle type, and working environment. It is also important to evaluate PTO durability, cooling performance, maintenance accessibility, and compatibility with the chassis. For export projects, compliance with international standards and local regulations should also be taken into account to ensure approval and operational reliability.

» IX. Key Takeaways

  • PTO (Power Take-Off) is the core system that transfers engine power to the fire pump — it determines whether the entire firefighting system can operate properly.

  • The fire truck power chain is: Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor. Any weak link in this chain affects final firefighting performance.

  • The primary function of the PTO is to provide stable, continuous mechanical power output, enabling the fire truck to deliver efficient water or foam supply without requiring a separate engine.

  • Different PTO types (Side-mounted, Rear-mounted, Split shaft, Full power) are suited to different fire truck classes. Industrial fire trucks typically prioritize high-power PTO systems.

  • PTO performance must match the fire pump flow rate and vehicle chassis, otherwise issues such as insufficient power, unstable pressure, or system overload may occur.

  • Regular PTO system maintenance (lubrication, tightening, alignment inspection) is key to ensuring reliable fire truck operation, especially in high-intensity industrial applications.

  • When purchasing industrial fire trucks, buyers should not focus solely on price. PTO power, stability, compatibility, and after-sales support are equally critical factors to evaluate.

  • For high-risk scenarios such as petrochemical plants, airports, and large industrial parks, Full Power PTO or Split Shaft PTO systems are recommended to ensure continuous operational capability.



Facebook Linkedin Youtube Twitter Pinterest

Informations connexes

Vous pouvez être intéressé par les informations suivantes

Camion de pompiers à eau ou camion de pompiers à mousse : lequel choisir ?
Camion de pompiers à eau ou camion de pompiers à mousse : lequel choisir ?

camions de pompiers à eau Les camions-citernes à mousse combattent les feux ordinaires de bois, de papier et de tissu. Ils interviennent quant à eux sur les feux de liquides inflammables comme l'essence et l'huile. Le choix du camion dépend des risques présents. UN camion de pompiers à eau Ce camion est équipé d'une grande citerne et utilise une pompe haute pression pour distribuer l'eau par des tuyaux ou un canon à eau. C'est le type de camion de pompiers le plus couramment utilisé par les services d'incendie municipaux et les sites industriels du monde entier. UN camion de pompiers à mousse En revanche, il est spécialement conçu pour transporter et projeter de la mousse anti-incendie. Lorsque l'eau seule ne suffit pas à éteindre efficacement un incendie — notamment en cas de feux de liquides inflammables, de produits chimiques ou de carburant —, la mousse est la solution idéale. Elle agit en créant une couche protectrice autour du feu, privant ainsi les flammes d'oxygène et empêchant toute reprise de feu. I. Qu'est-ce qu'un camion-citerne à eau ? Un camion-citerne de pompiers est exactement ce que son nom indique : un véhicule équipé d'une grande citerne, d'une pompe puissante et de tuyaux ou de canons à eau permettant d'arroser les incendies. La citerne contient généralement entre 500 et 3 000 gallons (environ 2 000 à 12 000 litres). La pompe puise l'eau dans la citerne ou dans une source externe comme une borne d'incendie, un lac ou un étang, puis la propulse à haute pression à travers les tuyaux. Où les camions de pompiers à eau sont les plus efficaces : Les camions de pompiers à eau sont idéaux pour Incendies de classe A , qui impliquent des combustibles ordinaires : Bois et bois d'œuvre Papier et carton Tissus et étoffes Caoutchouc et plastiques Herbe, broussailles et matériaux forestiers Si l'incendie concerne des matériaux combustibles dans une maison, un entrepôt ou un champ, l'eau suffit généralement à l'éteindre. Limites de l'eau : L'eau présente un inconvénient majeur : lorsqu'elle est pulvérisée sur des liquides en combustion comme l'essence, l'huile ou des produits chimiques, elle coule car elle est plus dense que ces combustibles. Le combustible flotte à la surface et continue de brûler. Dans certains cas, l'eau peut même propager l'incendie. C'est pourquoi l'eau seule est inefficace sur les feux de liquides inflammables. Spécifications de la pompe à incendie du camion de pompiers : camion de pompiers à eau moniteur d'incendie caractéristiques: II. Qu'est-ce qu'un camion de pompiers à mousse ? Un camion de pompiers à mousse est un véhicule spécialisé conçu pour transporter et répandre de la mousse anti-incendie. Il est équipé de deux réservoirs distincts : l’un pour l’eau et l’autre pour le concentré de mousse. Un système de dosage mélange les deux dans des proportions précises, généralement 1 %, 3 % ou 6 % de concentré de mousse pour 1 % d’eau. Ce mélange passe ensuite par une lance à mousse où de l’air est injecté, créant ainsi ...

Détails
Fonctionnement des camions de pompiers : systèmes et composants essentiels
Fonctionnement des camions de pompiers : systèmes et composants essentiels

camions de pompiers Le fonctionnement coordonné de plusieurs systèmes permet d'assurer l'approvisionnement en eau, la production de pression et l'extinction des incendies. La compréhension de ces principes aide les équipes de pompiers à intervenir efficacement en situation d'urgence. » I. Comment fonctionnent les camions de pompiers : ▪ A. Système de pompage : Le cœur de la lutte contre l’incendie : Le cœur de tout camion de pompiers est sa pompe. Ce puissant engin puise l'eau dans le réservoir embarqué ou dans une source externe (bouche d'incendie, lac, étang, etc.) et la distribue sous haute pression à travers des tuyaux. La pompe la plus couramment utilisée est la pompe centrifuge, qui utilise une turbine rotative pour pressuriser et déplacer l'eau. Les pompiers contrôlent le débit d'eau à l'aide d'une série de leviers et de manomètres situés sur le panneau de commande de la pompe. Ils peuvent ainsi ajuster la pression selon les besoins et diriger l'eau vers plusieurs lances simultanément. Type de pompe Caractéristiques Meilleure application Pompe centrifuge à un étage Débit élevé, pression modérée Lutte générale contre les incendies municipaux Pompe centrifuge à deux étages Commutable entre volume et pression Immeubles de grande hauteur, longs tuyaux d'arrosage Pompe à plusieurs étages pression très élevée Installations industrielles, systèmes de mousse ▪ Principaux paramètres de la pompe : › Débit : 1 200 à 6 000 litres par minute (selon le modèle) › Pression maximale : 1,0 - 2,5 MPa (10-25 bar) › Temps d'amorçage : ≤ 30 secondes ▪ B. Réservoir d'eau et système de stockage : › Capacité du réservoir : 500 à 1 500 gallons (environ 2 000 à 6 000 litres), selon la taille et le type du véhicule › Matériau du réservoir : acier inoxydable résistant à la corrosion ou acier au carbone revêtu › Cloisons internes : Plusieurs compartiments dotés d’une conception anti-déferlement pour contrôler le mouvement de l’eau en cas d’intervention d’urgence › Temps de remplissage : ≤ 3 minutes par borne d’incendie ou par tirage Indicateur de niveau d'eau : jauge visuelle sur le côté du réservoir ; affichage en cabine en option Le réservoir est construit à partir de matériaux résistants à la corrosion, généralement de l'acier inoxydable ou de l'acier au carbone revêtu, avec des plaques de cloisonnement internes qui contrôlent les mouvements d'eau lors des interventions d'urgence. ▪ C. Systèmes de tuyaux et de buses Les camions de pompiers transportent différents types de tuyaux aux fonctions variées : › Tuyau d'attaque : diamètre de 1,5 à 2,5 pouces — achemine l'eau directement vers la source d'incendie Tuyau d'alimentation : 10 à 12,5 cm de diamètre — transporte l'eau provenant des bornes d'incendie ou d'autres pompes › Tuyau d'appoint : petit diamètre sur enrouleur — utilisé pour les petits feux tels que les feux d'herbe ou de véhicules Au bout du tuyau, la buse permet aux pompiers de contrôler le jet d'eau, en ajustant la pression, le jet et la direction en fonc...

Détails
Conception prometteuse pour le véhicule de lutte contre l'incendie Isuzu 700P (année 2026).
Conception prometteuse pour le véhicule de lutte contre l'incendie Isuzu 700P (année 2026).

En tant que constructeur de camions de pompiers Isuzu le plus spécialisé, la conception du camion-citerne Isuzu NPR repose sur l'intégration d'un système d'extinction à mousse dans un camion-citerne, formant ainsi un engin d'extinction composite capable de projeter à la fois de l'eau et de la mousse. Il peut éteindre les incendies de manière autonome, acheminer de l'eau ou un mélange mousseux vers d'autres équipements et est particulièrement adapté aux interventions dans les zones arides et en pénurie d'eau. ★ Technique Spécification Tous les camions de pompiers de CS Trucks sont entièrement personnalisés selon les exigences du client. Capacité Modèle de moteur Eau Mousse Pompe à incendie Moniteur d'incendie 2 500 L ISUZU 4HK1 / 19 0 CV 2 500 L 500L Pompe à incendie CB10/40 PL8/32 Camion de pompiers ISUZU châssis-cabine officiel 2026 Dessin original du châssis du camion de pompiers de 2026 Article Détails de conception des camions de pompiers Isuzu Cœur de conception Intègre un système d'extinction à mousse dans un camion-citerne de pompiers, formant ainsi un véhicule de lutte contre l'incendie à double capacité, capable de projeter à la fois de l'eau et de la mousse. Caractéristiques : • Système d'extinction d'incendie indépendant • Alimentation en eau ou en mélange mousseux d'autres équipements • Adapté aux zones arides ou pauvres en eau, permettant une utilisation multifonctionnelle Concept de conception global Conçu pour répondre aux besoins de lutte contre l'incendie dans les ateliers et leurs alentours, avec des capacités accrues pour les feux d'huile, d'origine électrique et de matériaux solides, ce véhicule se compose d'un châssis et d'une carrosserie spécialisée, privilégiant la fiabilité, la multifonctionnalité et la facilité d'utilisation. Sélection du châssis • Utilise un châssis de type II éprouvé, de poids moyen ou lourd • La transmission intégrale est recommandée pour améliorer la mobilité et la traction sur les terrains complexes. NOUVEAU MODÈLE 2026 DES CAMIONS-POMPIERS ISUZU 700P Composants et points clés de conception du système central 1. Réservoir d'eau et réservoir de liquide moussant • Matériau : Acier inoxydable, résistant à la corrosion • Capacité recommandée : réservoir d’eau 3 000 à 5 000 L, réservoir de liquide moussant 300 à 600 L • Optimisation structurelle : des cloisons internes séparent les compartiments à eau et à mousse, commutables via des ports de connexion en mode réservoir d’eau unique, permettant une utilisation polyvalente 2. Système de dosage de mousse • Utilise un doseur à pression équilibrée (composant principal) pour mélanger avec précision l'eau et le concentré de mousse à des proportions de 3 % ou 6 %. • Débit stable, insensible aux fluctuations de débit ou de pression, adapté aux opérateurs non spécialisés • Doté d'une entrée d'aspiration de mousse externe pour le réapprovisionnement sur site 3. Système de décharge • Pompe incendie : Pompe centrifuge multicellulaire à haut rendement et à économie d'...

Détails
Moniteur de poudre sèche fixe PF5-15 de Chine
Moniteur de poudre sèche fixe PF5-15 de Chine

Le PF5-15 moniteur de poudre sèche fixe Utilisant une poudre sèche comme agent extincteur et reposant sur une base fixe pour une pulvérisation stable, ce produit est adapté aux zones chimiques et aux entrepôts. Il permet de couvrir rapidement la surface en feu dès les premiers stades d'un incendie, améliorant ainsi l'efficacité de l'extinction. Le Moniteur de poudre sèche fixe PF5-15 Il possède une structure robuste, est facile à utiliser et peut être relié à un système de commande automatique pour une activation à distance et une pulvérisation précise. » I. Moniteur de poudre sèche fixe PF5-15 structure: Caractéristiques du moniteur de poudre sèche fixe PF5-15 : ● Entièrement fonctionnel ; ● Structure simple et novatrice ; ● Performances stables et entretien facile ; ● Faible pression d'entrée ; ● Doté d'une vanne de vidange automatique avec fonctions de verrouillage horizontal et vertical ; ● Matériau : Alliage d'aluminium moulé avec précision ; ● Tête de canon : Alliage d'aluminium. » II. Canon à mousse PL24 caractéristiques: Modèle Couler ( kg /s ) Gamme ( m ) Pression de service nominale ( MPA ) Rotation du tangage ( ° ) Rotation horizontale ( ° ) L×l×H ( mm ) Poids ( kg ) PF5-15/40 40 ≥42 0,80 -45 ~ +70 0 ~ 360 980x340x550 28,5 » III. Applications du produit : Camion de pompiers avec canon à poudre sèche fixe PF5-15 Tests de surveillance de la poudre sèche fixe PF5-15 Le canon à poudre fixe PF5-15 offre une longue portée et une large couverture, et permet de former rapidement une barrière extinctrice à poudre sèche. Il est idéal pour les installations fixes telles que les usines chimiques, les dépôts pétroliers et les zones de stockage, assurant une extinction d'incendie continue et stable sur de vastes surfaces.

Détails
Code d'erreur moteur 6HK1-TC du camion de pompiers Isuzu
Code d'erreur moteur 6HK1-TC du camion de pompiers Isuzu

Camions de pompiers Isuzu 6HK1-TC , également nommé Véhicule de secours incendie Isuzu Diagnostic et solutions des codes d'erreur moteur. Le moteur Isuzu 6HK1-TC est équipé du système de commande électronique avancé de la pompe d'injection TICS et son calculateur (ECU) intègre une fonction d'autodiagnostic. En cas de détection d'un défaut, le témoin « Vérifier moteur » s'allume et le code d'erreur correspondant est enregistré. La compréhension de la signification et des solutions à ces codes d'erreur permet d'optimiser la maintenance du moteur. Codes d'erreur courants et solutions Codes d'erreur de la série P P0101 (Circuit du capteur de débit d'air massique faible) Vérifiez le capteur de température du liquide de refroidissement et son câblage. Contrôlez la tension d'alimentation et la mise à la terre du capteur. Remplacez le calculateur ou le capteur si nécessaire. P0102 (Circuit du capteur de débit d'air massique : valeur haute) Vérifiez la qualité du carburant et l'état du filtre. Nettoyez le système d'alimentation. Contrôlez le régulateur de pression de carburant, la pompe à carburant et les circuits d'injection. P0103 (Circuit du capteur de débit d'air massique A : signal haut) Vérifiez l'absence de court-circuit dans le circuit du signal du capteur. Testez le fonctionnement du capteur. Remplacez le capteur ou le calculateur si nécessaire. Codes d'erreur numériques 10 (Erreur du capteur de rack) Vérifiez le capteur de rack et son câblage. Assurez-vous que la transmission du signal est normale. 11 (Erreur du système servo du régulateur de vitesse) Vérifiez l'état de fonctionnement du servomoteur du régulateur de vitesse. Testez les connexions des circuits associés. 14 (Erreur du capteur de vitesse auxiliaire) Vérifiez la position d'installation du capteur de vitesse auxiliaire. Testez le signal de sortie du capteur. 15 (Erreur du capteur N-PMH) Vérifiez la connexion du capteur N-PMH Vérifier la précision du signal Maintenance du système et mesures préventives SN Éléments de diagnostic Temps de décision Contrôle de sauvegarde données Gouverneur électronique Avant votre voyage 10 Erreur du capteur de rack 160 ms Sans huile ou à vitesse constante Contrôle normal 11 Erreur du système servo du régulateur 1s Sans huile ou à vitesse constante Contrôle normal 14 Erreur du capteur de vitesse secondaire 10s Contrôle normal Contrôle normal 15 Erreur du capteur N-TDC — Contrôle normal Contrôle normal 14/15 erreur du capteur N-TDC et du capteur de vitesse secondaire 2,5 s Huile brisée Contrôle désactivé 211 Erreur du capteur de température du carburant 3s 20℃ Contrôle désactivé 22 Erreur du capteur de température atmosphérique 1s 25℃ 23 Erreur du capteur de température du liquide de refroidissement du moteur 3s 55℃ Contrôle normal Connecteur Terminal n° Signal Coteur de fil/diamètre (Faisceau de pompe d'injection) SWP 8 bornes Noir 1 Tension d'entraînement de l'actionneur du régulateur - 1 RM 2 2 Circuit du régulateur GND-1 W/1.2 3 Position du rack cible...

Détails
Conseils d'entretien du moteur 6HK1 des véhicules de secours incendie Isuzu
Conseils d'entretien du moteur 6HK1 des véhicules de secours incendie Isuzu

Véhicules de secours incendie Isuzu 6HK1 , également nommé Camion de pompiers Isuzu , En cas de surchauffe du moteur d'un camion de pompiers de secours Isuzu, les points suivants doivent être vérifiés en premier : 1. Système de refroidissement : Des problèmes tels qu'un ventilateur endommagé, un radiateur obstrué, un thermostat endommagé ou un niveau de liquide de refroidissement insuffisant peuvent tous contribuer à la surchauffe du moteur. 2. Qualité et quantité d'huile : Une huile de mauvaise qualité ou une quantité d'huile insuffisante peuvent également provoquer une surchauffe du moteur. 3. Des défaillances mécaniques telles que l'éclatement du cylindre, les fissures de la chemise du cylindre ou les fissures de la chemise du cylindre peuvent également provoquer ce phénomène. Moteur diesel haute performance Isuzu 6HK1, il exige un respect rigoureux des spécifications techniques pour son entretien. Les points clés sont les suivants : 1. Compréhension structurelle et spécifications de démontage et d'assemblage Mécanisme vilebrequin-bielle La chemise de cylindre est conçue avec un jeu important, ce qui nécessite des outils spéciaux pour éviter qu'elle ne se détache lors du démontage et du remontage. Le jeu standard est de 0,122 à 0,156 mm. Le diamètre extérieur du piston présente une tolérance serrée (114,894–114,909 mm). Lors du montage, veillez au sens d'ouverture des segments et au réglage des trois jeux (jeu axial, jeu latéral et jeu arrière). Le carter inférieur est une structure monobloc et doit être soulevé lors des opérations de maintenance afin d'éviter toute déformation. Alignement du système de distribution Lors du montage de la boîte de vitesses, alignez les repères du pignon de vilebrequin et du pignon intermédiaire. Le repère B de l'arbre à cames doit être au même niveau que la surface de la culasse. Le moteur doit être au point mort haut de compression du premier cylindre. Lors de l'installation de la pompe d'injection de carburant, alignez le repère de calage avec le point S du connecteur et alignez le repère d'avance à l'injection avec le repère du corps de pompe. • Le moteur linéaire à courant continu pousse la bobine de haut en bas sous l'effet du signal de sortie de l'unité de commande. • La bielle fixée à l'ensemble bobine transmet le mouvement vertical de la bobine au bloc de liaison, lequel est installé à l'extrémité de la crémaillère. Sous l'action du bloc de liaison, la crémaillère se déplace latéralement pour modifier la quantité de carburant injectée. Lorsque l'ensemble bobine monte, la bielle pousse la crémaillère pour augmenter le débit d'huile ; inversement, lorsqu'il descend, la crémaillère diminue le débit d'huile. La fonction de la colonne est de convertir le mouvement vertical en mouvement de la crémaillère. • Le bloc de cuivre est monté sur la partie supérieure du bloc de connexion pour former un capteur de crémaillère. Ce capteur détecte la course de la crémaillère et transmet cette valeur à l'unité de command...

Détails

Laisser un message

Laisser un message
Si vous êtes intéressé par nos produits et souhaitez en savoir plus, veuillez laisser un message ici, nous vous répondrons dès que possible.
Soumettre
Contactez-nous:info@fire-trucks.com

Maison

Produits

whatsapp

contact
