Manuel du camion de pompiers à mousse et eau POWERSTAR ISUZU GIGA 6X4

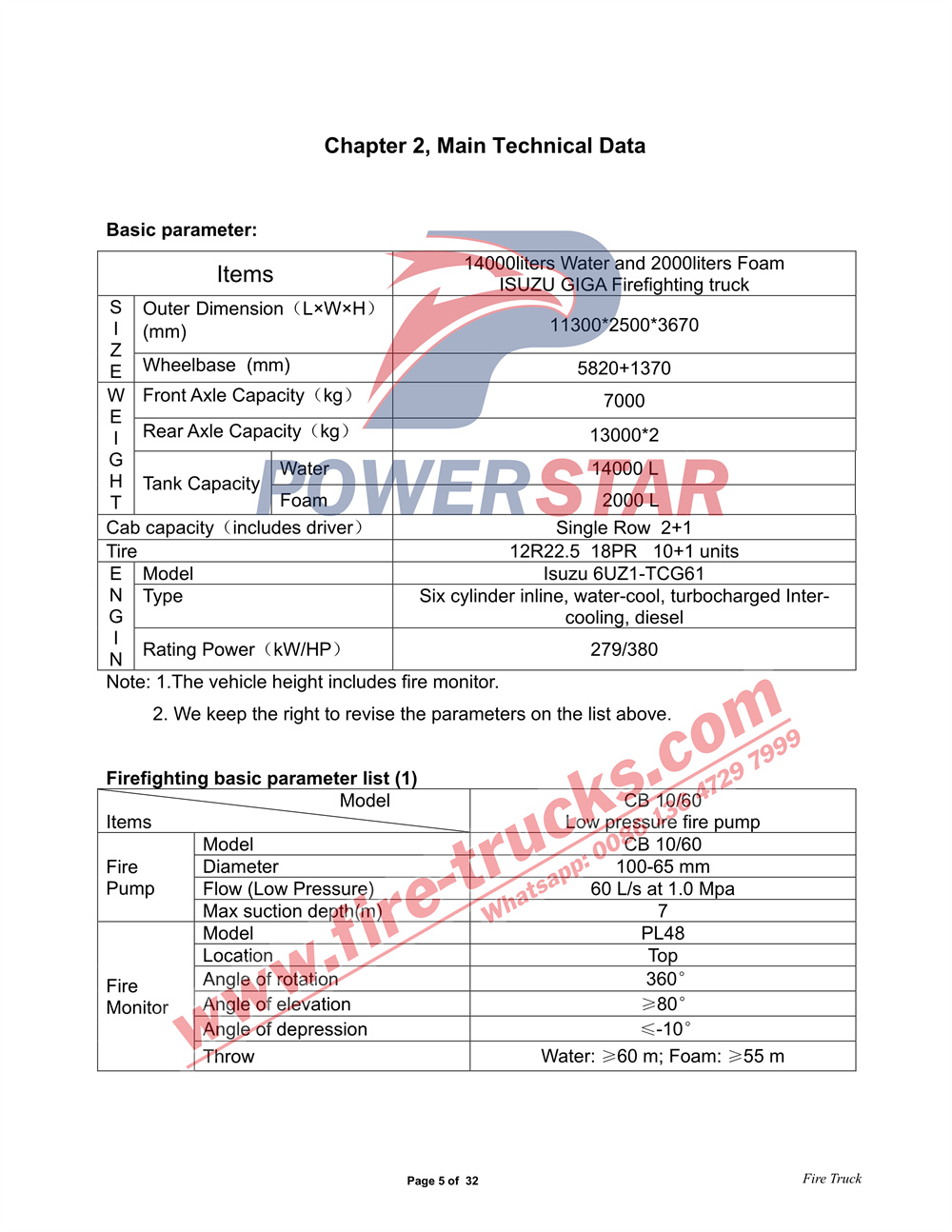

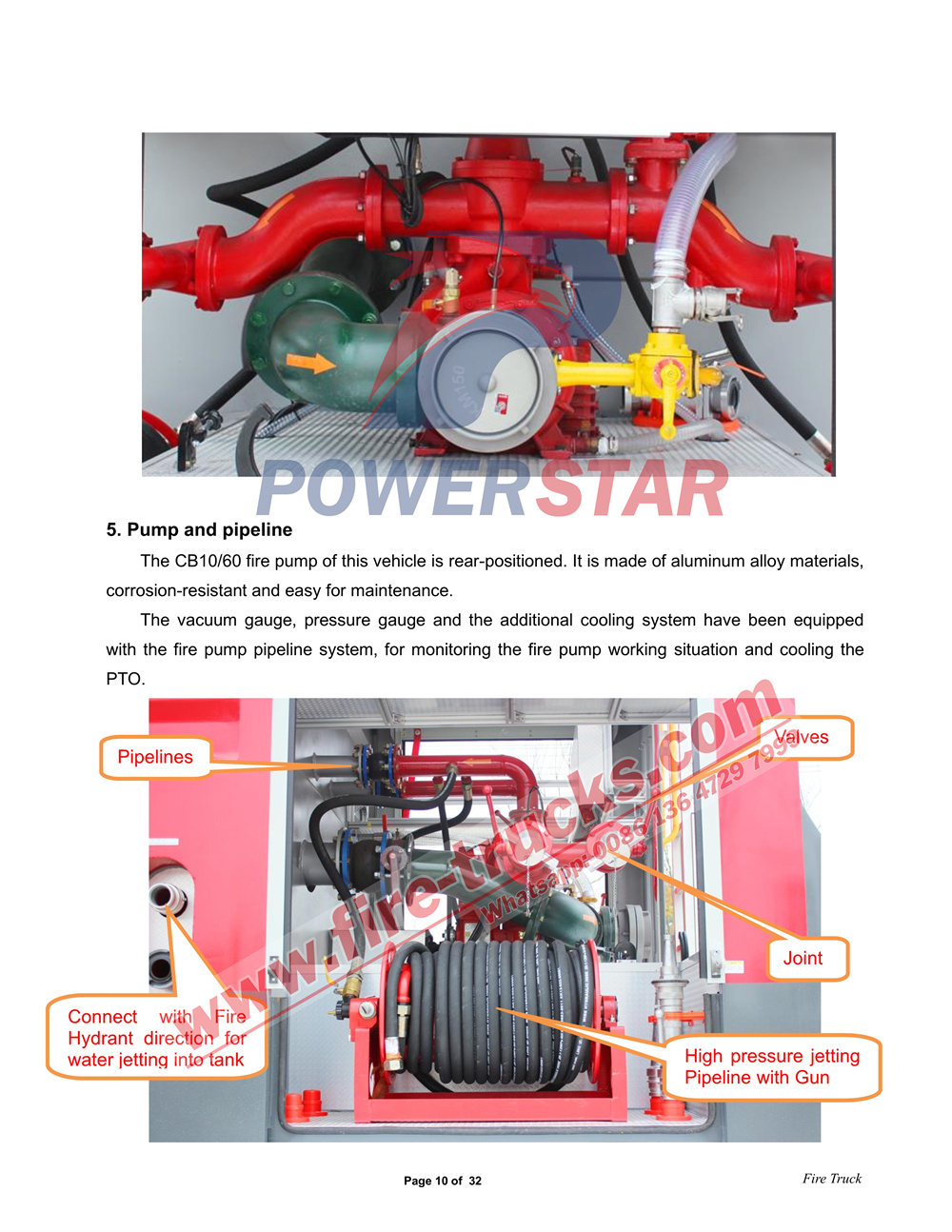

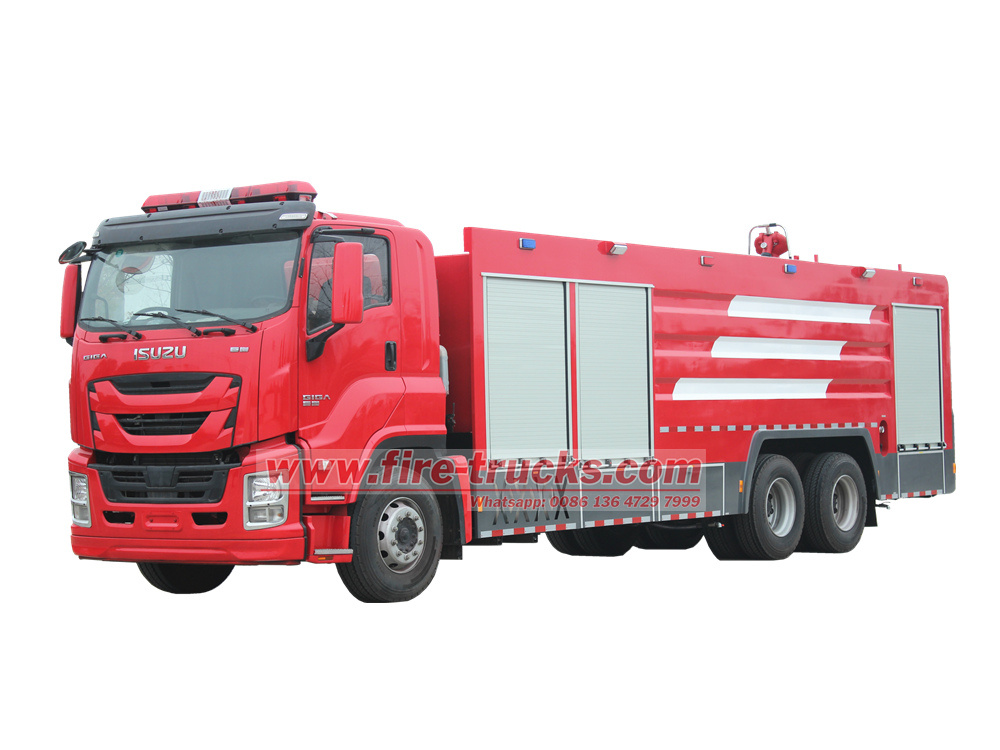

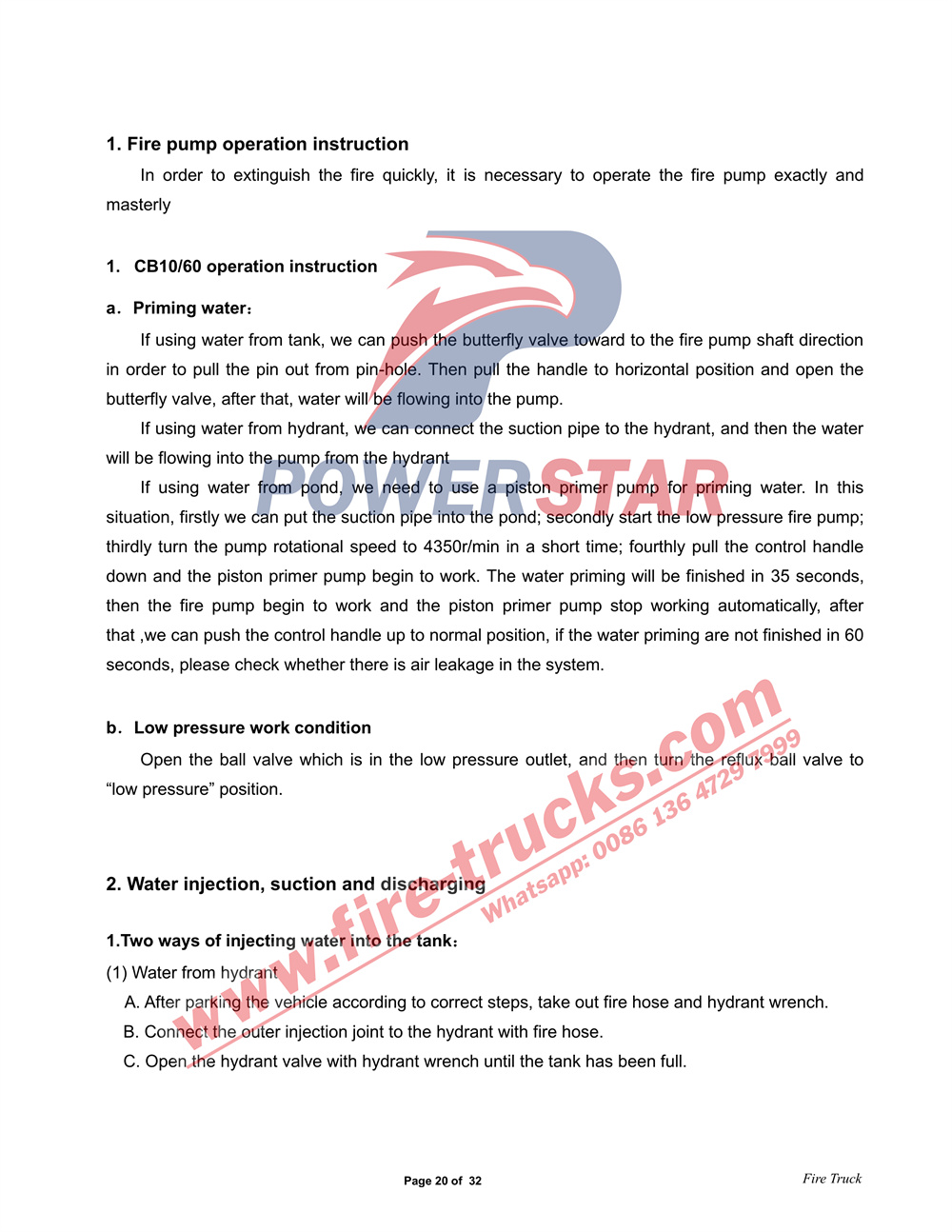

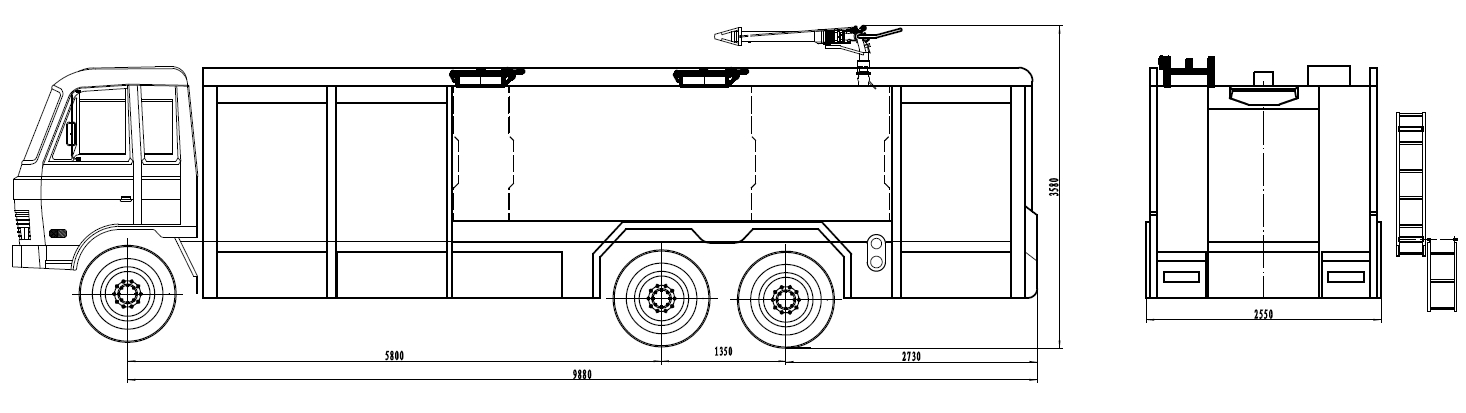

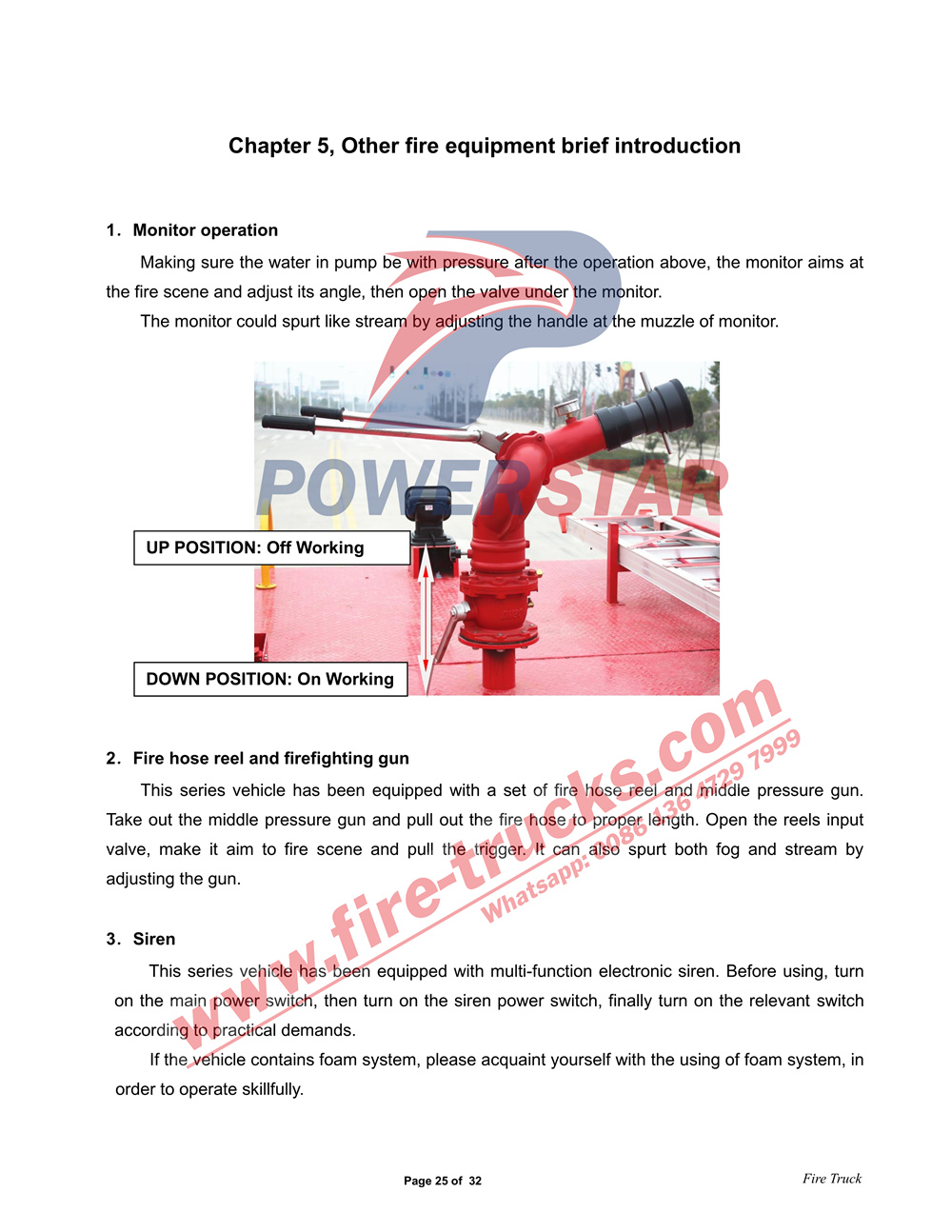

Dans le domaine des secours incendie, il existe une arme redoutable : le camion à mousse Isuzu 6x4 de 16 000 litres. Construit sur le châssis Isuzu GIGA 6x4, il bénéficie d'un empattement de 5 820 mm et 1 370 mm, ce qui lui confère une excellente stabilité. Camion de pompiers à eau et mousse à moteur Isuzu 6UZ1 est équipé d'une puissance de pointe et peut répondre rapidement aux besoins de sauvetage. La partie supérieure est composée d'un réservoir d'eau de 14 m3 et d'un réservoir de mousse de 2 m3. Elle est équipée d'une pompe à incendie CB10/60 à grand débit et haute pression, capable de transporter rapidement l'eau et la mousse jusqu'au canon à incendie. Le canon à incendie PL48, doté d'une longue portée et d'une large couverture, permet d'attaquer avec précision les foyers d'incendie. De plus, il est équipé d'une grande variété d'équipements de lutte contre l'incendie, allant du matériel de base comme les lances à incendie, les récupérateurs d'eau, les filtres à eau et les distributeurs d'eau, aux outils de démolition comme les haches d'incendie, les pelles, les marteaux et les clés, en passant par des équipements professionnels comme les canons à eau et à mousse. Le manuel suivant présente en détail les fonctions de chaque composant du véhicule, son fonctionnement, son entretien et les spécifications de sécurité afin de vous aider à exploiter pleinement les performances de l'équipement. Veuillez suivre scrupuleusement ces instructions pour garantir l'efficacité des opérations de sauvetage et la sécurité du personnel.
